Sporskader og feil

Kort videoforklaring Se video

4.1 Innledning

Sporskader og feil er en uunngåelig følge av at et mekanisk komplekst system utsettes for millioner av gjentatte lastsykluser med stor belastning. Kunnskap om mekanismene, utseendet og konsekvensene av sporfeil er grunnleggende i jernbaneteknikk: Denne kunnskapen danner grunnlaget for planlegging av kontroller og vedlikehold og for konstruksjonsvalg som begrenser skadeutviklingen [68, 130].

Feil kategoriseres etter hvor de forekommer i sporkonstruksjonen (skinne, sville, befestigelse, ballast eller underbygning), og etter mekanismen som forårsaker dem (kontaktutmattelse, bøyeutmattelse, slitasje, korrosjon eller miljøbelastning). En feil som har liten betydning ett sted, kan være en sikkerhetskritisk sviktmekanisme et annet sted: En overflateripe på skinnehodet kan være uten betydning, mens en tverrsprekk på tilsvarende dybde under overflaten kan føre til et plutselig skinnebrudd.

Dette kapitlet beskriver de viktigste feiltypene for hver sporkomponent, årsakene til dem, kontrollmetodene og vedlikeholdstiltakene. Overflatefeil og indre feil i skinner får størst oppmerksomhet fordi de innebærer den høyeste sikkerhetsrisikoen.

4.2 Overflatefeil i skinner

Overflatefeil i skinner oppstår på kjøreflaten og kjørekanten på skinnehodet. De initieres av konsentrerte kontaktspenninger i hjul–skinne-kontakten. Kapittel 1 gir den innledende spenningskjeden; kapittel 10 utvikler senere den lokale kontaktmekanikken. Her introduseres feilene gjennom initiering og videre vekst under sykliske kontaktspenninger, termisk belastning og korrosjon.

4.2.1 Kontaktutmatting

Kontaktutmatting, ofte omtalt som rullende kontaktutmattelse (RCF), oppstår når gjentatte kontaktspenninger initierer og driver sprekkvekst i eller nær skinneoverflaten.

Kjørekantsprekker er fine RCF-sprekker som initieres i overflaten på kjørekanten på skinnehodet. Den internasjonale betegnelsen er «head checking». Sprekkene fremstår som tettliggende skrå til tverrgående sprekker, vanligvis med en avstand på 1–10 mm, og forekommer oftest i ytterstrengen i kurver der kontakt med hjulflensroten gir høy tangentialspenning. Grunne kjørekantsprekker behandles vanligvis med korrigerende skinnesliping. Dypere sprekker kan kreve lokal skinneutskifting eller trafikkrestriksjoner. Hvis sprekkene bøyer av nedover, kan de utvikle seg til tverrsprekker og til slutt forårsake skinnebrudd [38]. Figur 4.1 viser de gjentatte grunne sprekkene på kjørekanten.

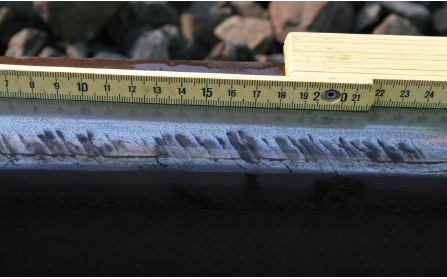

Figur 4.1 Kjørekantsprekker på skinnehodets kjørekant.

Sprekker og lokale nedsenkninger på kjøreflaten («squat») er mørke, nyreformede RCF-feil. De ligger på toppen av skinnehodet, som vist i figur 4.2, og starter ofte ved en lokal spenningskonsentrasjon, en grop i overflaten eller en materialuregelmessighet og utvikler seg til et nedsenket område med forgrenede sprekker langs kanten. De påvises visuelt, gjennom lyden av hjulslag og med automatisert geometrimåling når den lokale nedsenkningen gir en lokal ujevnhet i høyde.

Begrepsnøkkel: running band = kjøreflate; squat = squat-feil; branching cracks = forgrenede sprekker.

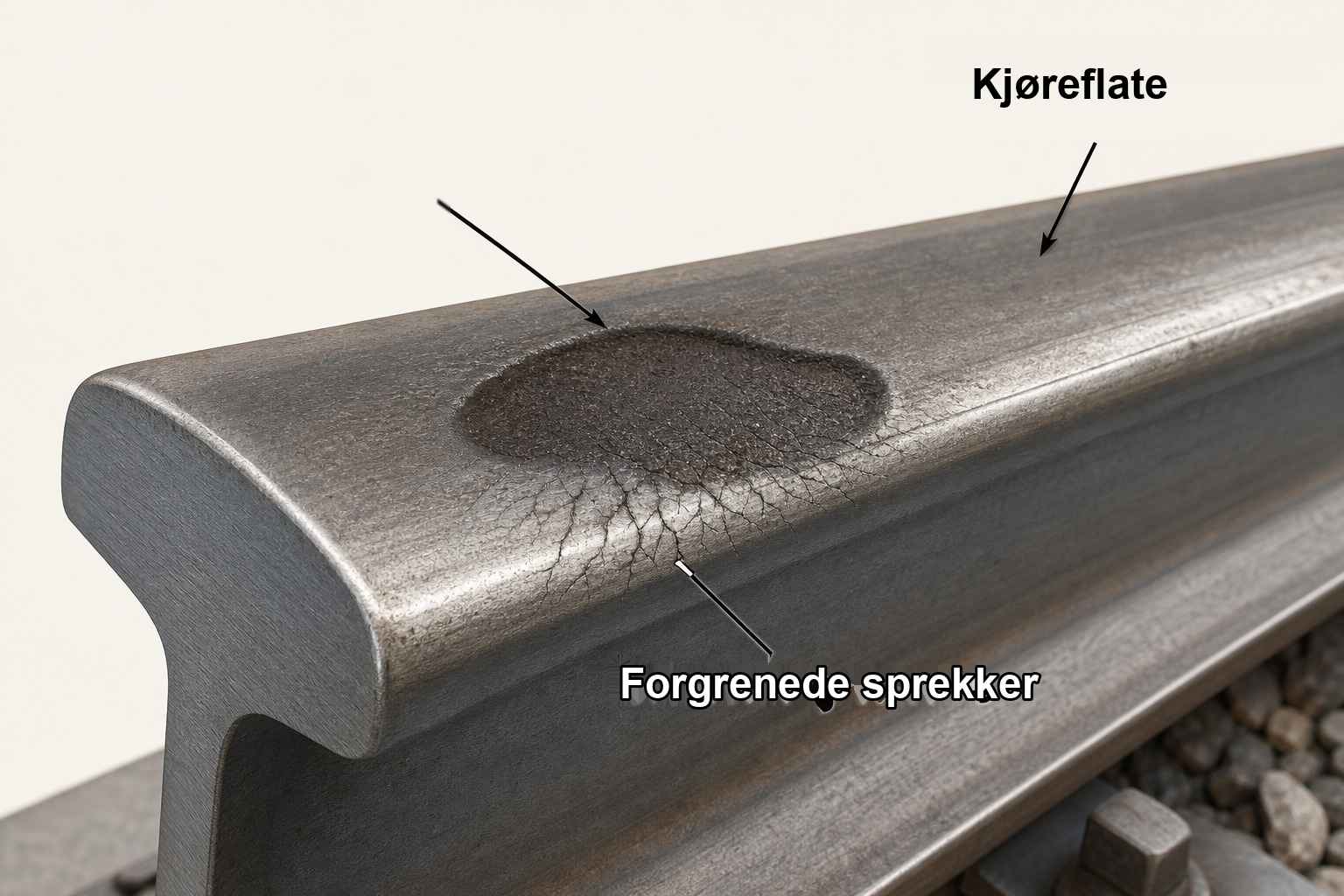

Figur 4.2 Squat-feil i skinnens kjøreområde.

Bane NOR registrerer squat-feil som UIC-feilkode 227, sprekker og lokale nedsenkninger på kjøreflaten. Tiltaket bestemmes ut fra bruddtilstand og ultralydindikasjon, ikke ut fra en A–B–C-klasse for størrelsen på overflatefeilen. Ultralydgrensene nedenfor beskriver signalstørrelsen: En ekvivalent reflektorstørrelse for et flatebunnet hull brukes for sprekkamplituden, mens full skjermhøyde viser til ekkohøyden på ultralydskjermen.

Tilstand	Gr.	Påkrevd tiltak
Skinnen er allerede brukket	0	Ta ut feilen umiddelbart og innfør trafikkrestriksjoner.
Stor ultralydindikasjon: ekvivalent reflektorstørrelse for flatebunnet hull \(> 10\) mm, eller minst to indikasjoner \(\geq 40\%\) full skjermhøyde innenfor tre sviller	1	Ta ut feilen snarest.
Middels ultralydindikasjon: ekvivalent reflektorstørrelse for flatebunnet hull \(\geq 5\) mm og \(< 10\) mm	2a	Ta ut feilen.
Ingen registrerbar tverrsprekk	2b	Hold skinnen under observasjon.

Tabell 4.1 Bane NORs tiltaksgrupper for squat-feil (UIC-feilkode 227) [38].

Grunne sprekker ved squat-feil kan fjernes ved reprofilering, med sliping eller fresing, dersom sprekkdybden fortsatt ligger innenfor det materialet i skinnehodet som kan fjernes. Bane NOR angir en typisk maksimumsdybde på 4–8 mm avhengig av skinneprofil og slitasjetilstand [38].

Rifler er den periodiske vekslingen mellom lyse og mørke bånd som er synlig på kjøreflaten. De periodiske båndene er vist i figur 4.3. Dette er en kortbølget ujevnhet og ikke en sprekkfeil. Rifler skyldes dynamisk samvirke og slitasje mellom hjul og skinne. De øker støy og vibrasjoner og fjernes med skinnesliping [105, 106, 130].

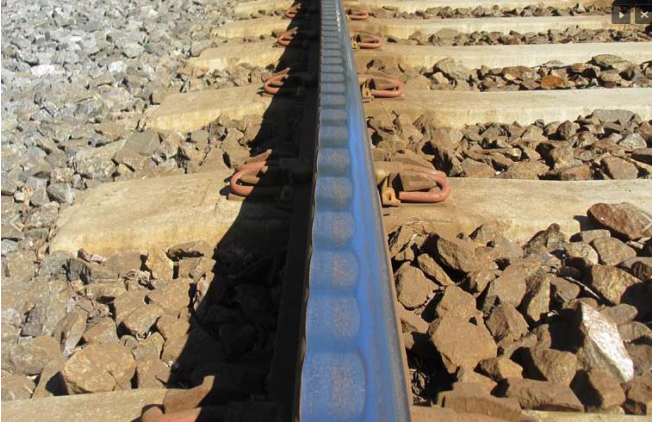

Figur 4.3 Rifler som periodiske bånd langs skinnens kjøreflate.

Rifler måles fra kjøreflatens lengdeprofil, fremfor bare ut fra fargekontrasten. En måletralle eller et kjøretøymontert ruhetssystem registrerer skinnehøyden \(z(x)\) langs kjøreområdet. Etter at den langsiktige trenden er fjernet og det aktuelle bølgelengdeområdet er filtrert, lar vi \(z_i\) være utvalg \(i\) i den filtrerte profilen og \(n\) være antall utvalg. Resultatet rapporteres enten som RMS-bølgedybde,

\[ h_{\mathrm{RMS}}=\sqrt{\frac{1}{n}\sum_{i=1}^{n} z_i^2}, \]

eller som bølgedybde fra topp til bunn, \(h_{\mathrm{p-b}}=z_{\max}-z_{\min}\). Figur 4.4 viser måleprinsippet. Bane NOR bruker tiltakskriterier for rifler og bølger med bølgelengde 0–300 mm, uttrykt med både RMS-verdi og verdi fra topp til bunn [13].

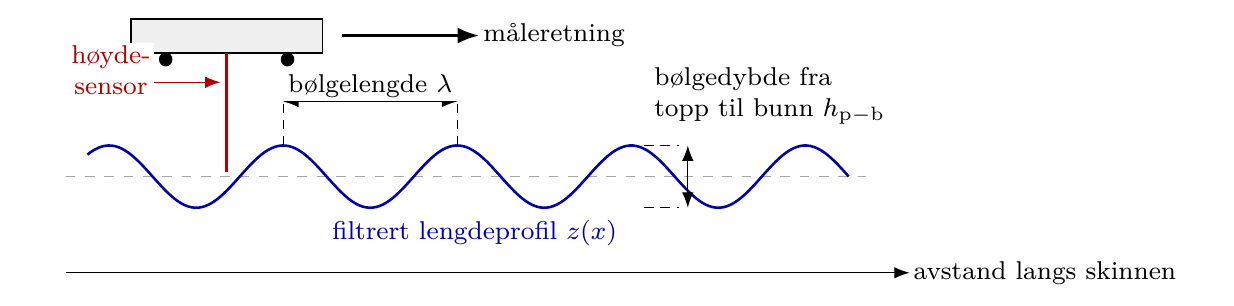

Figur 4.4 Prinsipp for måling av rifler fra kjøreflatens lengdeprofil.

For beskrivelse i felt grupperes rifler vanligvis etter bølgelengde:

Kategori	Bølgelengde	Typisk tolkning
Kortbølgede rifler	omtrent 20–80 mm	Vanlig på trikk, metro og spor med krappe kurver; gir høyfrekvent ruhet i hjul–skinne-kontakten, rullestøy og vibrasjoner.
Langbølgede rifler	omtrent 80–300 mm	Mer typisk på hovedbaner og spor med høy aksellast; vanligvis knyttet til lavfrekvent kjøretøy–spor-dynamikk og ujevn slitasje.

Tabell 4.2 Vanlige bølgelengdekategorier for beskrivelse av rifler i felt.

Ved planlegging av vedlikehold sammenlignes den målte bølgedybden med hastighets- og trafikkavhengige tiltakskriterier:

Hastighet	Trafikk	RMS	Topp–bunn
\(v>160\) km/h	alle	0,02 mm	0,06 mm
\(130\leq v\leq160\) km/h	\(\geq4\) MBT/år	0,02 mm	0,06 mm
\(130\leq v\leq160\) km/h	\(<4\) MBT/år	0,03 mm	0,08 mm
\(v<130\) km/h	\(\geq2\) MBT/år	0,03 mm	0,08 mm
\(v<130\) km/h	\(<2\) MBT/år	0,05 mm	0,15 mm

Tabell 4.3 Bane NORs kriterier for reprofilering ved rifler med bølgelengde 0–300 mm [13].

Den mer detaljerte, mekanismebaserte klassifiseringen skiller mellom rifler for tungtrafikk, bybane og innstøpte sviller samt kontaktutmattings-, fure- og brølende-skinne-rifler. Felles for dem er at en dynamisk mekanisme som fastlegger bølgelengden, belaster skinnen gjentatte ganger med nesten samme avstand [105, 106].

4.2.2 Slitasje

Skinneslitasje er det gradvise materialtapet fra overflaten på skinnehodet som følge av mekanisk abrasjon, plastisk deformasjon og oksidativ slitasje. Figur 4.5 viser sammenhengen mellom kontaktgeometrien for hjul og skinne og det synlige slitasjemønsteret: Kontakt med hjulets løpeflate påvirker kjøreområdet, mens flenskontakt i kurver angriper kjørekanten.

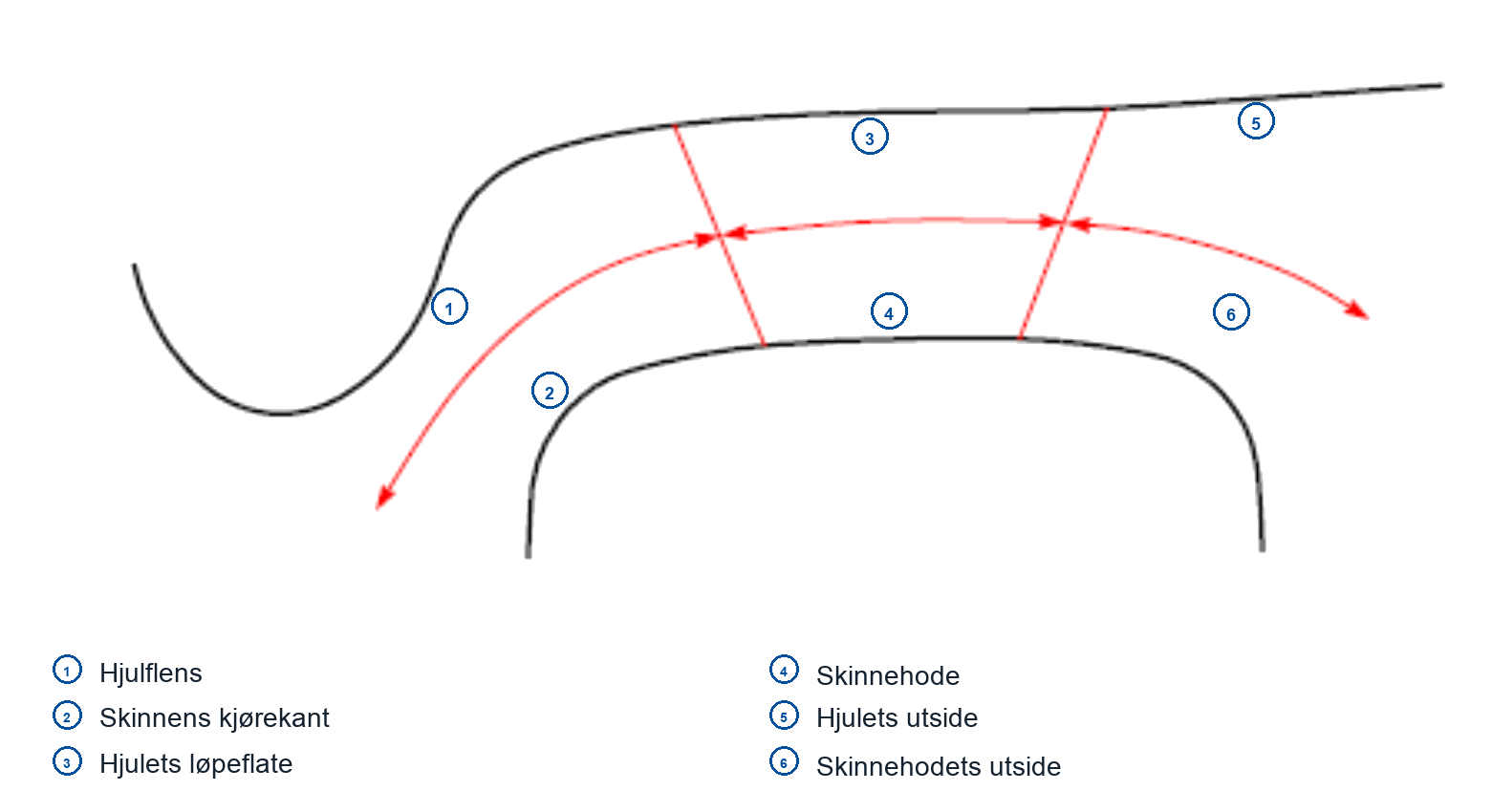

Figur 4.5 Skinneslitasjen bestemmes av hvor hjulprofilet har kontakt med skinnehodet.(a) Kontaktsoner for løpeflate, flens, kjørekant og utside; og (b) Sideslitasje ved kjørekanten i et slitt skinneprofil.

Toppslitasje oppstår på skinnekronen og reduserer skinnehøyden. Den kalles også høydeslitasje og forekommer hovedsakelig i kontaktsonen mellom hjulets løpeflate og skinnehodet i figur 4.5(a). Bane NOR vurderer skinneslitasje ut fra et samlet mål for totalslitasje som omfatter toppslitasje og sideslitasje på begge sider. For 60E1-skinner fastsettes tillatt slitasje ut fra dette samlede målet, med grenseverdier som varierer med overbygningsklasse og svilleavstand [13]. Slitasjehastigheten i kurver kan overstige 0,3 mm per MBT ved høye kontaktkrefter [120].

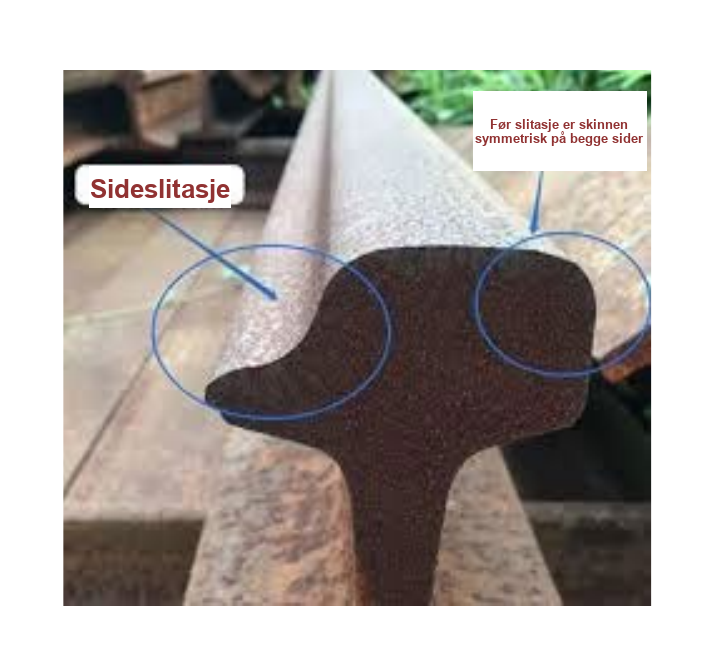

Sideslitasje oppstår på kjørekanten på ytterstrengen i kurver, der hjulflensen har kontakt med skinnen med stor anløpsvinkel og høy kontaktkraft, som vist i figur 4.5(b). Kraftig sideslitasje øker sporvidden og endrer profilet på skinnehodet. Dermed endres kontaktgeometrien mellom hjul og skinne, og det kan oppstå ugunstige kontaktforhold.

Profilsliping av skinner kan gjenopprette profilet ved kjørekanten og fordele kontaktspenningen på nytt, noe som reduserer sideslitasjen betydelig. Slitasjebestandige skinnekvaliteter (R320Cr, R350HT) gir en hardere kjøreflate og reduserer slitasjehastigheten med en faktor på 2–3 sammenlignet med standardkvaliteten R260.

4.2.3 Avskalling

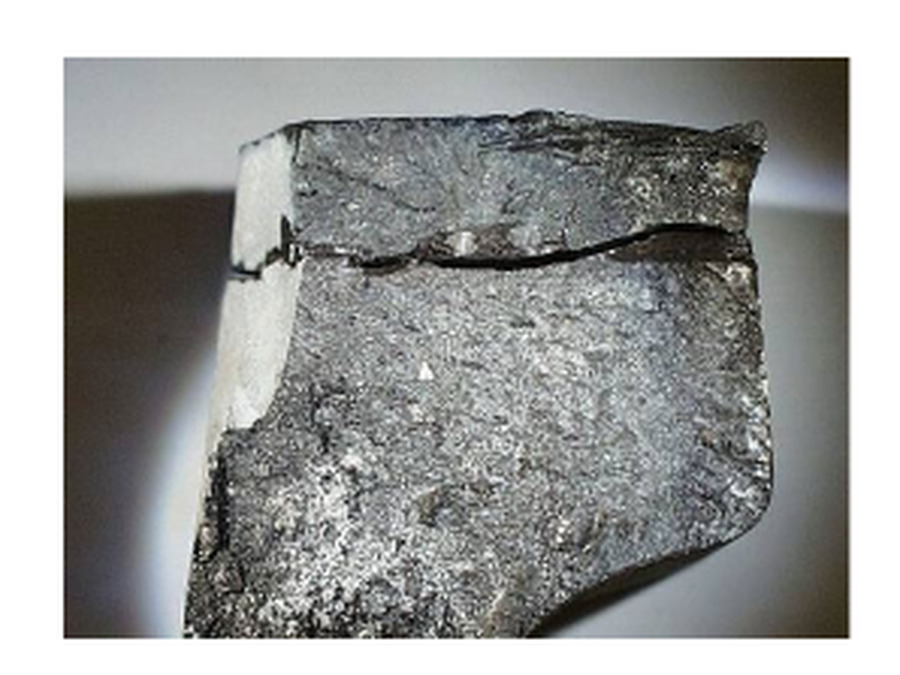

Avskalling er lokal delaminering der tynne, flate materialstykker løsner fra overflaten på skinnehodet. Den oppstår når horisontale sprekker under overflaten, som vokser i grensen mellom det herdede overflatesjiktet og det underliggende grunnmaterialet, når overflaten og forårsaker delaminering. Figur 4.6 viser sprekkplanet og det lokale materialtapet ved kjørekanten. Avskalling er vanlig der det hodeherdede sjiktet er tynt og trafikkbelastningen er stor. Den påvises visuelt og med ultralydkontroll.

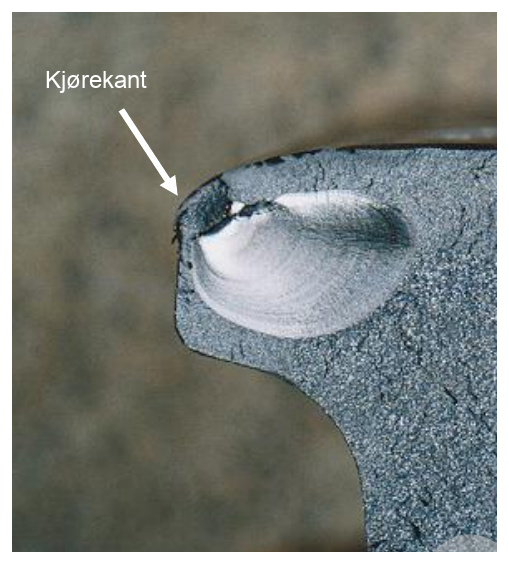

Figur 4.6 Avskalling er forbundet med horisontal sprekkdannelse og lokal delaminering av skinnehodet.(a) Horisontalt sprekkplan i skinnehodet; og (b) Lokal avskalling ved kjørekanten.

4.3 Indre feil i skinner

Indre feil i skinner er sprekker eller defekter som utvikler seg inne i skinnen, under overflaten. De er farligere enn overflatefeil fordi de ikke kan sees ved visuell kontroll, og fordi de plutselig kan vokse og forårsake skinnebrudd under trafikkbelastning.

4.3.1 Tverrfeil

Tverrfeil (tverrsprekker) er sprekker som ligger omtrent vinkelrett på skinnens lengdeakse. De kan oppstå ved:

• Vekst av kjørekantsprekker eller squat-feil når sprekkene bøyer av nedover.

• Hydrogenindusert sprekkdannelse ved inneslutninger i skinnestålet (hydrogensprøhet, vanligst i eldre skinner som ble produsert med utilstrekkelig avgassing).

• Utmattingssprekker ved sveisefeil eller kontaktpunkter på skinnefoten.

• Splintsprekker (indre hydrogenflak) i eldre skinner.

Tverrfeil er den mest kritiske feilmodusen i skinner fordi de kan forårsake skinnebrudd, et fullstendig tverrbrudd i skinnen [68, 120]. Skinnebrudd medfører stor avsporingsrisiko og behandles som en nødssituasjon som krever umiddelbar stenging av sporet og utskifting av skinnen.

Tverrfeil påvises med ultralydkontroll av skinner. Kontrollsystemene bruker flere sondvinkler. Vinklede sonder, ofte med \(70^\circ\)-stråler ved kontroll av skinnehodet, brukes slik at ultralydstrålen treffer sprekker som ligger omtrent på tvers av skinnens lengdeakse. Automatiske registreringer skal følges opp med kvalifisert manuell ultralydkontroll og visuell kontroll i samsvar med Bane NORs regler for skinnevedlikehold [13]. Figur 4.7 viser to eksempler der indre tverrsprekker vokste usett inne i skinnehodet til tverrsnittet brakk.

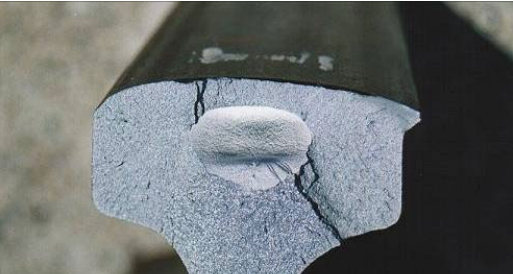

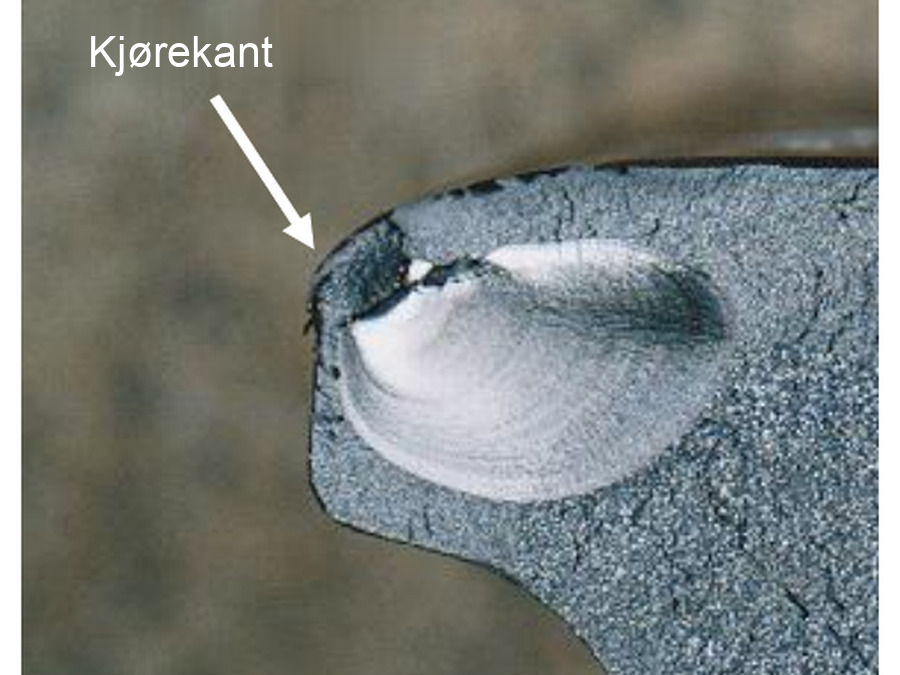

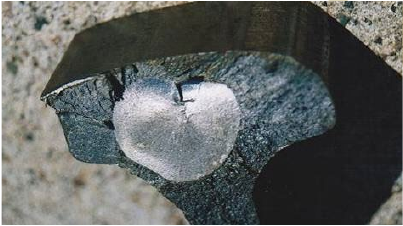

Figur 4.7 Indre tverrfeil kan forbli skjult til skinnehodet brister.(a) Tverrgående utmattingsfeil i skinnehodet; og (b) Brudd i skinnehodet fra en indre feil.

4.3.2 Sveisefeil

Sveisefeil oppstår i aluminiotermiske sveiser eller elektriske motstandssveiser. Vanlige sveisefeil er:

• Bindefeil: ufullstendig binding mellom sveisemetallet og skinnestålet.

• Porøsitet: gasslommer i sveisemetallet som reduserer tverrsnittsarealet.

• Varmsprekker: størkningssprekker i sveisen under avkjøling.

• Dårlig profil: en «kul» eller «grop» i sveisen som skaper en lokal slagbelastning.

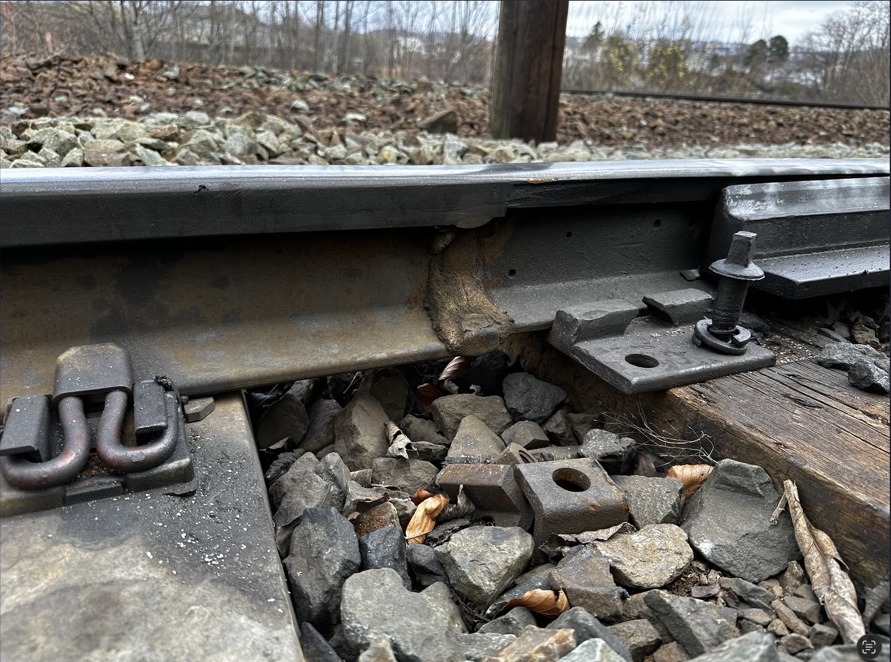

Den synlige sveisesonen i figur 4.8 er stedet der kontrollørene ser etter dårlig profil, sprekker, bindefeil og andre uregelmessigheter i sveisen etter montering og under drift.

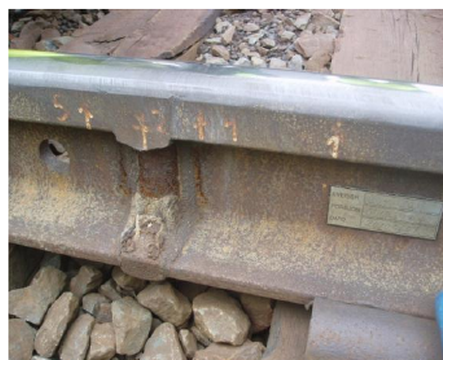

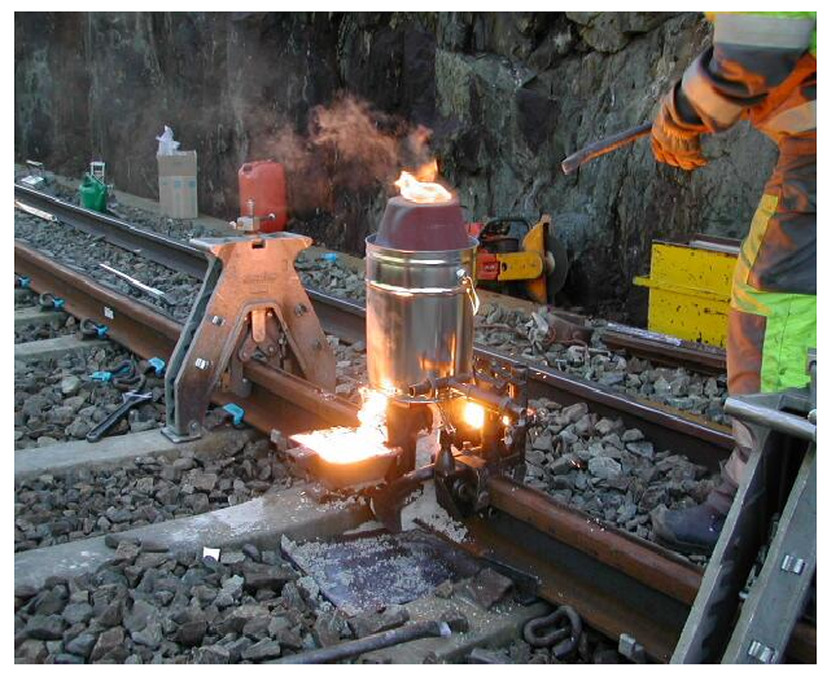

Figur 4.8 Aluminiotermisk sveising og kontrollkontekst; delfigur (c) klassifiseres ikke ut fra utseendet.(a) Aluminiotermisk sveising i spor; (b) Ferdig sveisesone i steget og hodet; og (c) Feltkontekst for skinnesteg og befestigelse.

Alle sveiser kontrolleres med ultralyd etter montering og med jevne mellomrom under drift. Profilmåling sikrer at forhøyninger og nedsenkninger ved sveisen ligger innenfor toleransene.

4.4 Feil i sviller

Feil i sviller er viktige fordi de påvirker både skinneunderstøttelsen og evnen til å opprettholde sporvidden. Feilmodusen avhenger i stor grad av svillemateriale, befestigelsestype, drenering og trafikkbelastning.

4.4.1 Feil i betongsviller

Forspente betongsviller er holdbare, men kan få følgende feilmoduser og former for materialnedbrytning:

Sprekkdannelse ved skinneleiet: De vekslende strekk- og trykkspenningene under skinneleiet kan initiere utmattingssprekker i betongen ved midten av skinneleiet. I alvorlige tilfeller brekker svillen på tvers under skinnen. Defekte mellomlegg som konsentrerer spenningen i stedet for å fordele den, fremskynder denne feilmodusen.

Langsgående sprekkdannelse: Langsgående sprekker langs svillens underside kan skyldes utilstrekkelig betongoverdekning, kloridindusert korrosjon på spenntrådene eller fryse–tine-sykluser for vann i betongporene. Korroderte spenntråder fører til avskalling av betongen.

Endesplitting: Tverrsprekker i svilleendene kan dannes på grunn av en uegnet betongresept eller produksjonsfeil. Endesplitting reduserer det effektive opplagerarealet og kan utvikle seg til konstruksjonssvikt.

Alkali–silika-reaksjon (ASR): Alkalier fra sementen reagerer med reaktiv silika i tilslaget og danner en gel som utvider seg når den absorberer vann. Dermed sprekker betongen innenfra. ASR kjennes igjen på flere synlige tegn:

Kartsprekkdannelse: Fine sprekker som krysser hverandre, danner et mangekantet mønster på betongoverflaten når den ekspanderende ASR-gelen belaster dekkbetongen. Figur 4.9 viser dette tidlige varselsymptomet.

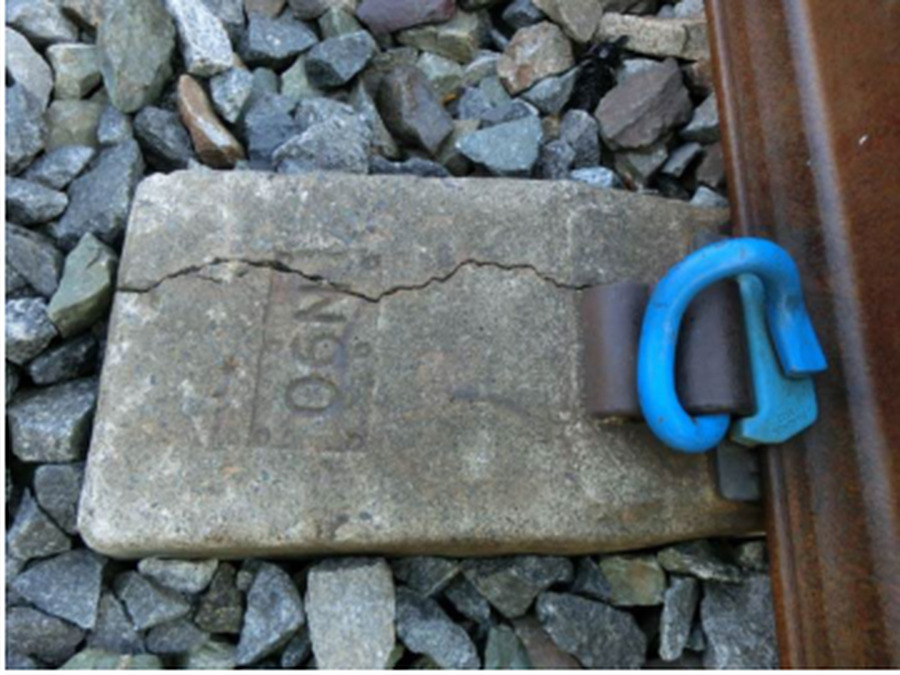

Figur 4.9 Kartsprekkdannelse på en betongsville.

Berørte sviller i sporet: ASR kan ramme flere sviller fra samme produksjonsserie eller i det samme fuktige miljøet. Figur 4.10 viser hvordan skaden vurderes i sporkonteksten fremfor isolert på én sville.

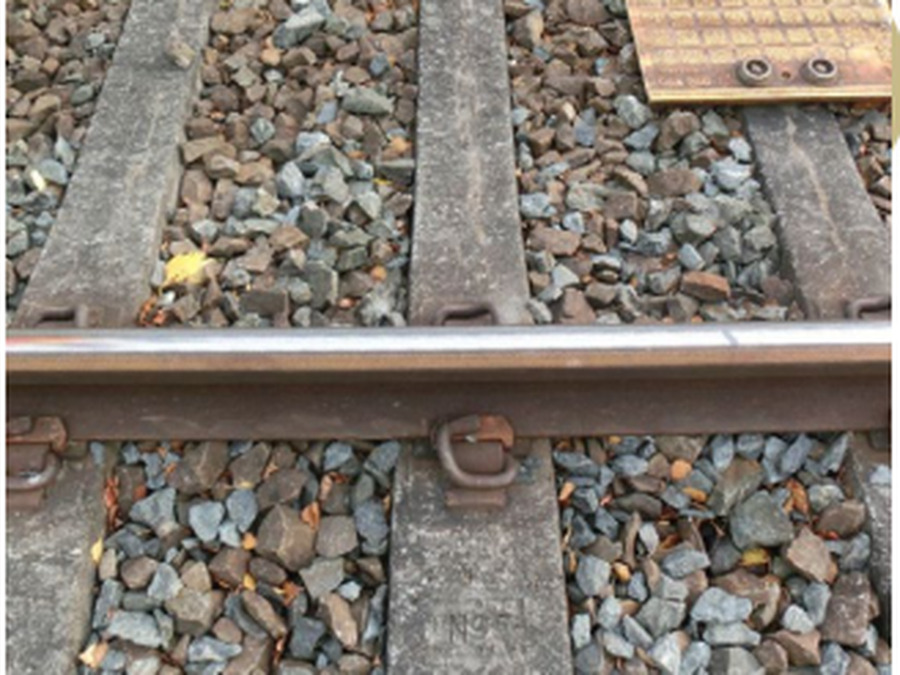

Figur 4.10 Berørte betongsviller i sporet.

Overflateavskalling: Når sprekkene åpner dekkbetongen, kan tynne overflatesjikt løsne og etterlate grove, avskallede områder. Figur 4.11 viser det lokale overflatetapet som er knyttet til denne skaden.

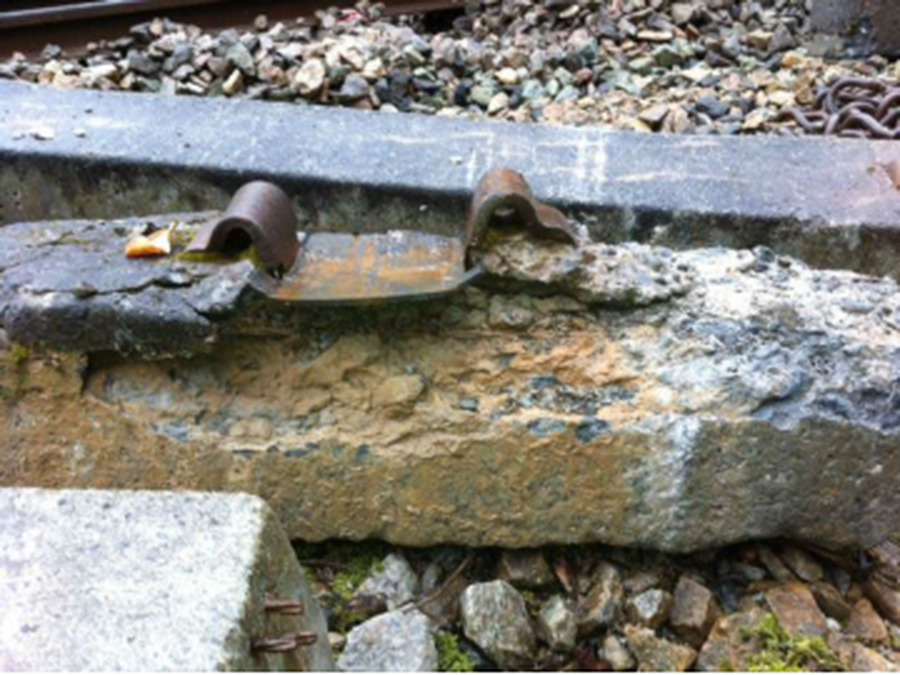

Figur 4.11 Overflateavskalling på en betongsville.

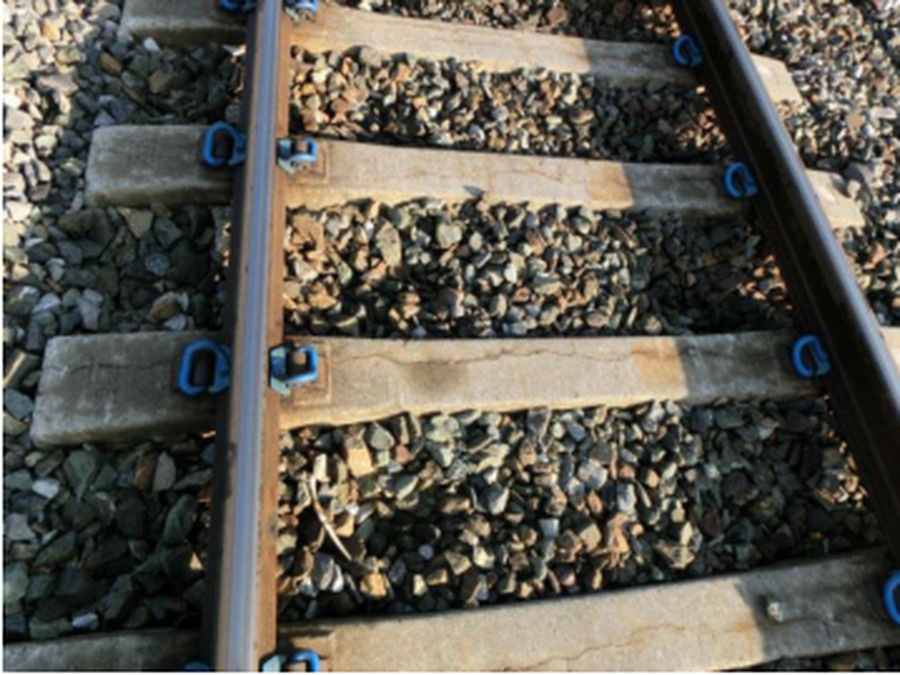

Gjentatt skademønster: Hvis det underliggende materialproblemet eller vanneksponeringen gjelder en gruppe sviller, kan lignende skader gjenta seg langs sporet. Figur 4.12 viser et slikt gjentatt mønster.

Figur 4.12 Gjentatt ASR-skademønster langs sporet.

Betongsviller kontrolleres ved linjevisitasjon. Sprukne eller brukne sviller skiftes enkeltvis når de oppdages. Hvis flere tilstøtende sviller er defekte, planlegges utskifting av hele strekningen.

4.4.2 Feil i tresviller

Tresviller, som finnes på sidebaner og sidespor i Norge, svikter gjennom flere synlige mekanismer.

Råte er biologisk nedbrytning av trevirket forårsaket av sopp. Den reduserer svillens styrke og evne til å holde spiker og skruer. Figur 4.13 viser det mørke og svekkede trevirket som kontrollørene ser etter.

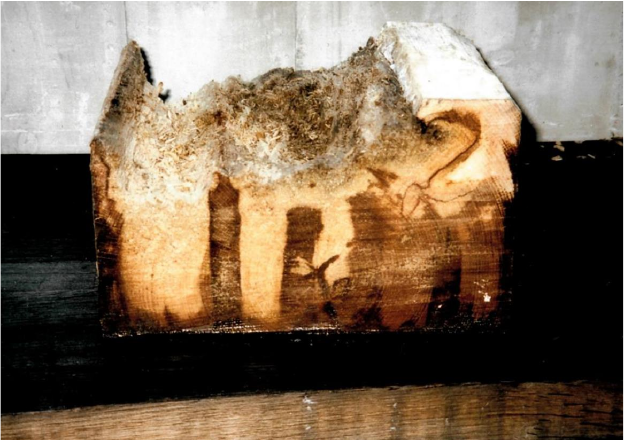

Figur 4.13 Råte og dårlig tilstand i trevirket.

Utvidede spikerhull oppstår når gjentatt belastning på spikeren eller skruen utvider hullet til befestigelsen ikke lenger gir tilstrekkelig motstand. Befestigelsen må flyttes til en ny posisjon, eller svillen må skiftes. Figur 4.14 viser en beslektet tilstand ved skinneleiet, der underlagsplaten har skåret seg inn i trevirket og redusert understøttelsen rundt befestigelsen.

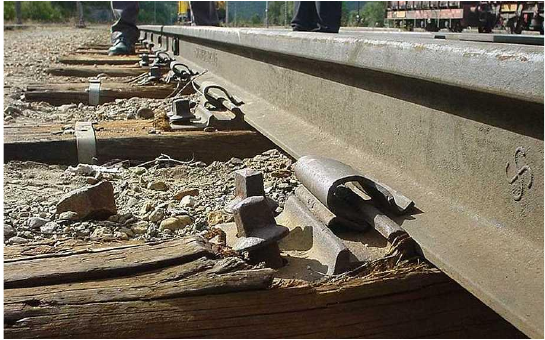

Figur 4.14 Innskjæring fra underlagsplaten ved skinneleiet på en tresville.

Splitting og sprekkdannelse kan skyldes skade ved pakking, lokal overbelastning, frostpåvirkning eller langvarig nedbrytning av trevirket. Figur 4.15 viser en splittet sville der trevirket ikke lenger gir pålitelig understøttelse eller fastholdelse av befestigelsen.

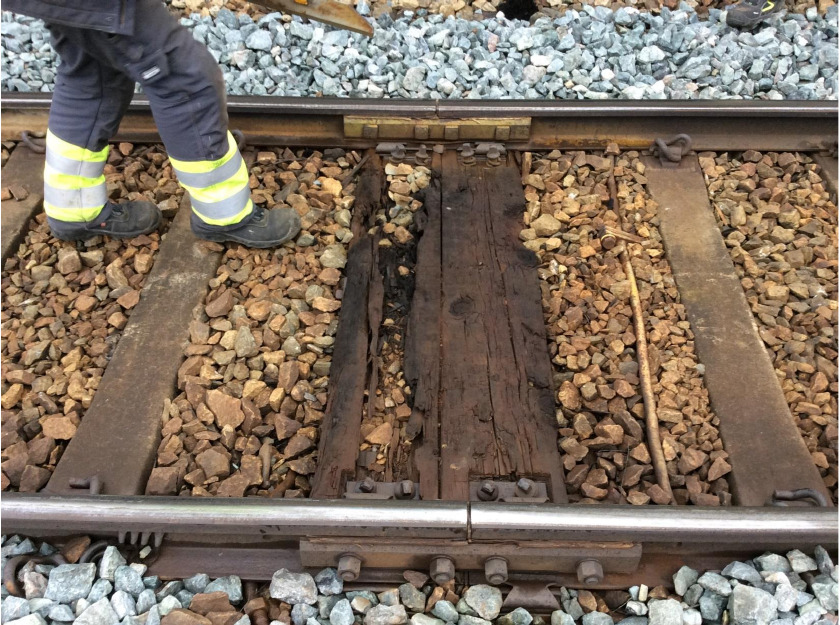

Figur 4.15 Splittet og nedbrutt tresville.

Levetiden for tresviller på norske baner er vanligvis 15–25 år, avhengig av treslag (løvtre varer lenger enn bartre), impregnering og trafikkbelastning.

4.5 Feil i befestigelser

Elastiske skinnebefestigelser (f.eks. Pandrol e-clip og Vossloh W14) svikter på følgende måter:

Utmattingsbrudd i klemmen: Den elastiske klemmen utsettes for millioner av lastsykluser når tog passerer. Utmattingssprekker initieres ved spenningskonsentrasjoner i klemmens bøyer. En klemme som er brukket eller ikke virker, gir ingen klemkraft og må skiftes. Figur 4.16 viser typen svikt i klemme eller forankring som kontrollørene ser etter.

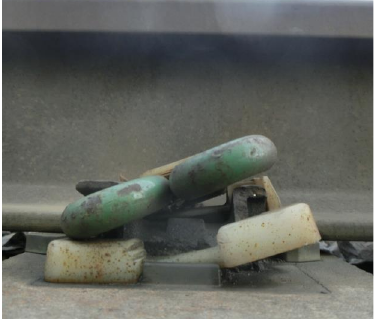

Figur 4.16 Svikt i klemme eller forankring.

Nedbrytning av mellomlegget: Det elastomere mellomlegget under skinnen blir mykere, slites eller forskyves under trafikkbelastningen. Dermed reduseres evnen til vibrasjonsisolering og lastfordeling. Figur 4.17 viser et forskjøvet mellomlegg. Utskifting av slike mellomlegg er rutinearbeid.

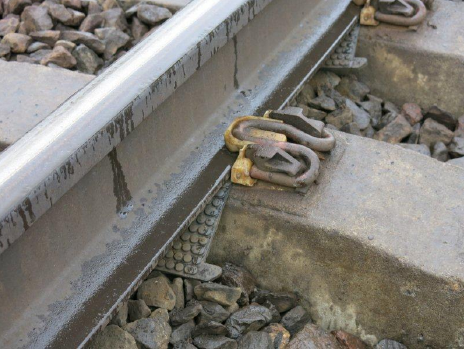

Figur 4.17 Forskjøvet mellomlegg under skinnen.

Tap av isolatorer: Elektriske isolatorer som hindrer lekkstrøm mellom skinne og sville, kan slites, sprekke eller falle ut. Figur 4.18 viser en skadet isolator. Manglende isolatorer kan forårsake kortslutning i signalanleggets sporfelt.

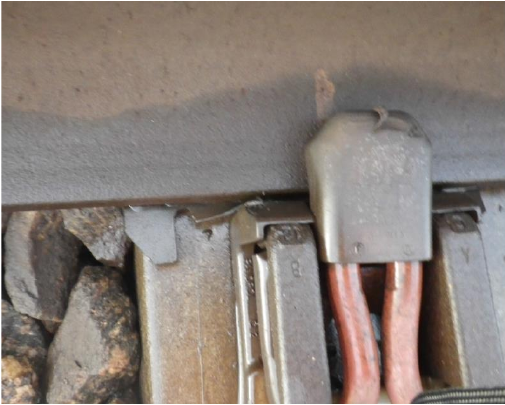

Figur 4.18 Skadet isolator.

Feil i befestigelser påvises ved linjevisitasjon. En erfaren sporkontrollør kan visuelt identifisere manglende, brukne, forskjøvede eller slitte befestigelseskomponenter. På høytrafikkerte baner innføres automatiserte systemer med maskinsyn for å finne de samme synlige tilstandene.

4.6 Ballastfeil

Som beskrevet i kapittel 3 brytes ballast ned gjennom tre vanlige mekanismer i felt:

Ballastforurensning: Finstoff fra nedknusing av partikler, svilleslitasje og forurensning fra underbygningen samler seg i ballasten. Forurensningen svekker dreneringen og reduserer ballastens lastfordelende og geometristabiliserende funksjon. Figur 4.19 viser åpne hulrom i ballasten som er fylt med finstoff helt opp til svillens underside. Forurensningen vurderes ved sikteanalyse og kan uttrykkes med en forurensningsindeks (FI, engelsk Fouling Index) [151].

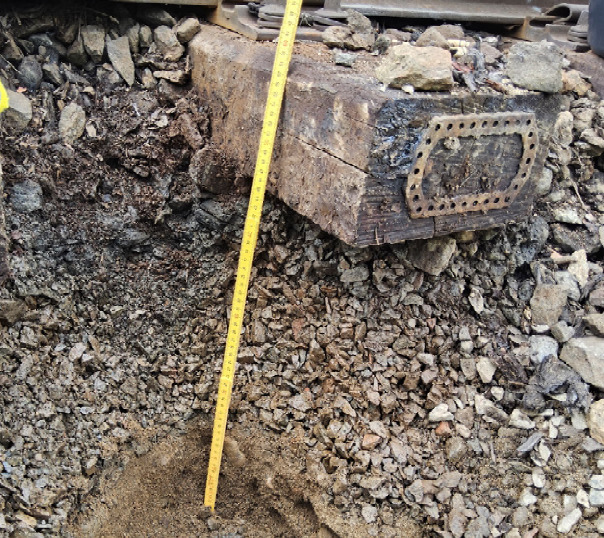

Figur 4.19 Forurenset ballast avdekket ved utgraving.

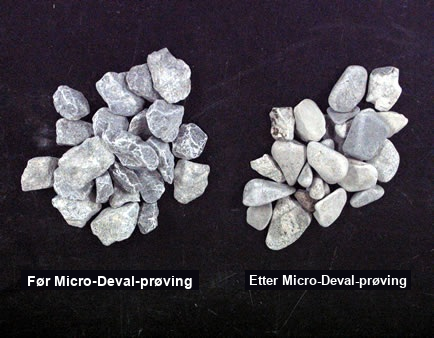

Nedbrytning av partikler: Gjentatte lastsykluser og pakking knuser og sliper gradvis ned ballastpartiklene, slik at størrelsen og kantete formen reduseres. Figur 4.20 viser den synlige virkningen av mekanisk slitasje: Skarpe, kantete partikler blir mindre og rundere. Runde, finknuste partikler låser seg dårlig og gir mindre sidemotstand.

Figur 4.20 Slitasje og avrunding av partikler.

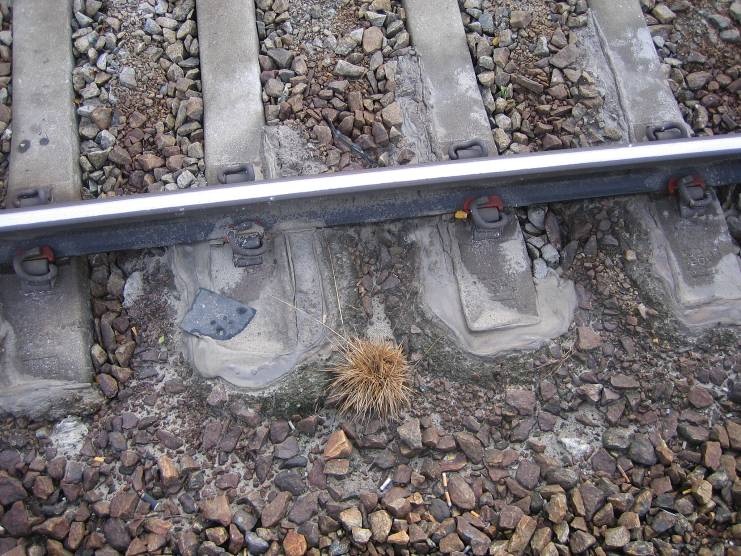

Slampumping: På baner med dårlig drenering i underbygningen samler vann og fint materiale fra underbygningen seg i grensen mellom ballast og underbygning. Under gjentatte hjullaster øker det lokale vanntrykket og setter det mettede finstoffet i bevegelse. Finmaterialet presses deretter opp gjennom hulrommene i ballasten. Tegnet i felt er vått, lyst eller mørkt forurenset materiale ved sville- og skinneleienivå, som vist i figur 4.21. Når hulrommene fylles med finstoff, svekkes dreneringen og lastfordelingen, svillen mister understøttelse og beveger seg mer under trafikk, og pumpingen øker. Slike steder krever raskt tiltak, vanligvis en kombinasjon av stabilisering av underbygningen eller bedre drenering og ballastfornyelse. Pumpemekanismen er vist skjematisk i figur 4.22.

Figur 4.21 Slampumping og vått finstoff rundt svillene.

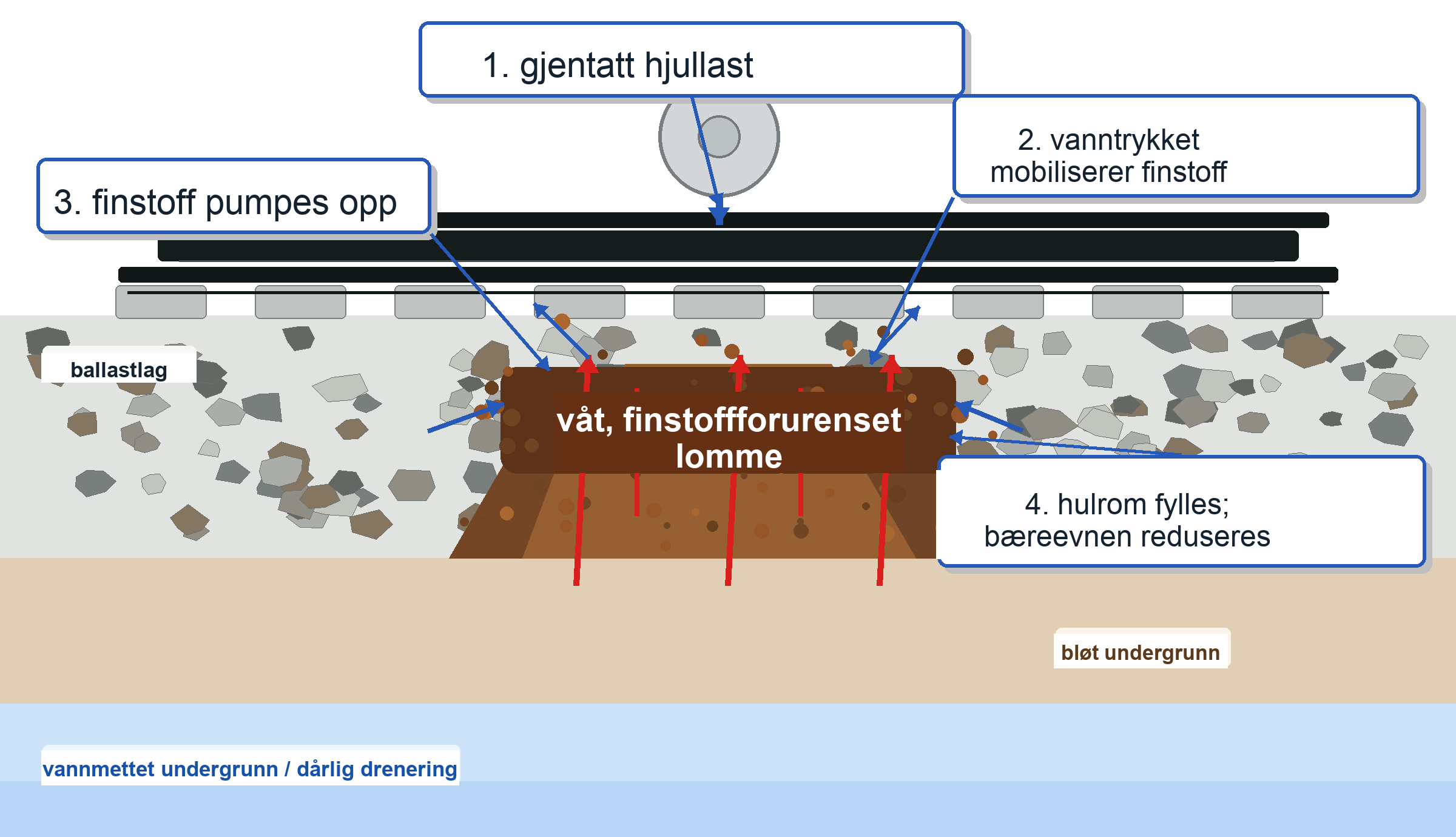

Figur 4.22 Mekanismen ved slampumping.

4.7 Feil i underbygning og fylling

Feil i underbygningen forårsaker langbølgede geometriavvik som ikke kan korrigeres med pakking alene:

Differansesetning: Ujevn kompressibilitet i underbygningen (ved overganger fra fylling til bru eller tunnel og ved endringer i jordart) gir differansesetninger som viser seg som nedsenkninger i geometrien ved overgangen. Figur 4.23 viser den kraftige forstyrrelsen i høydegeometrien som oppstår når understøttelsen svikter lokalt. Disse «overgangssonene» krever omfattende vedlikehold og er en hovedårsak til geometriforringelse på eldre norske baner.

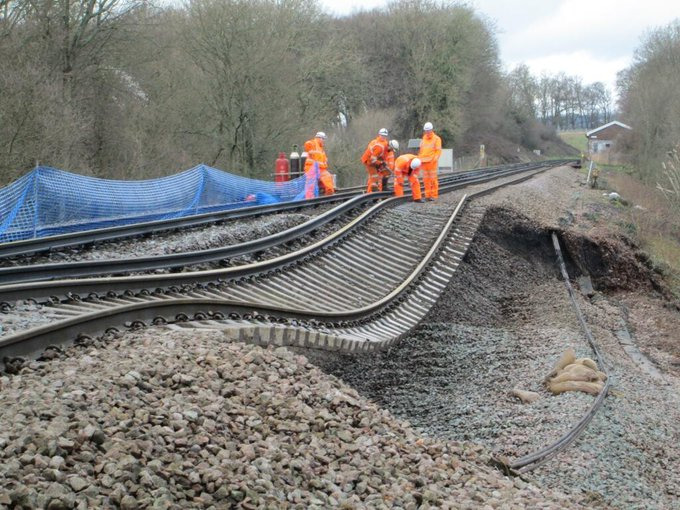

Figur 4.23 Lokalt tap av understøttelse og deformasjon av sporet.

Erosjon og utvasking: Vann som strømmer under eller gjennom underbygningen, kan erodere finstoff og danne hulrom som fører til plutselige setninger. Utilstrekkelig drenering, skadde stikkrenner og erosjon ved fyllingsfoten er vanlige årsaker. Figur 4.24 viser en kraftig utvasking der strømmende vann har fjernet understøttelsen under sporet.

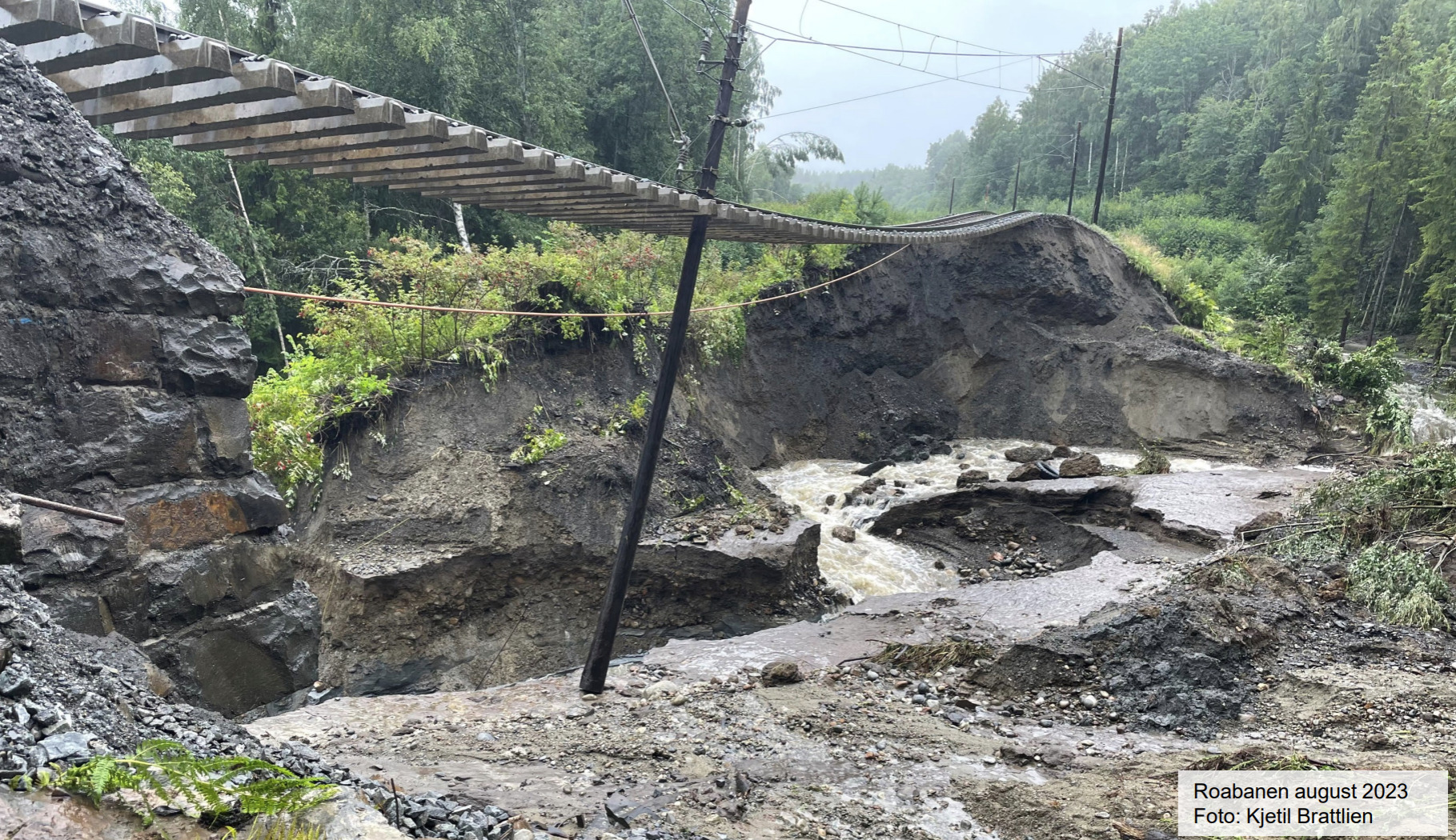

Figur 4.24 Erosjon og utvasking under sporet.

Telehiv: Sesongmessig frostinntrengning i telefarlige, siltige jordarter i underbygningen forårsaker telehiv, som løfter sporet om vinteren og etterfølges av setninger om våren. Mekanismen er vekst av islinser i jorda, som vist i figur 4.25. Frostsikringslag (ikke-telefarlig fyllmasse og isolasjon av ekstrudert polystyrenskum) begrenser dette.

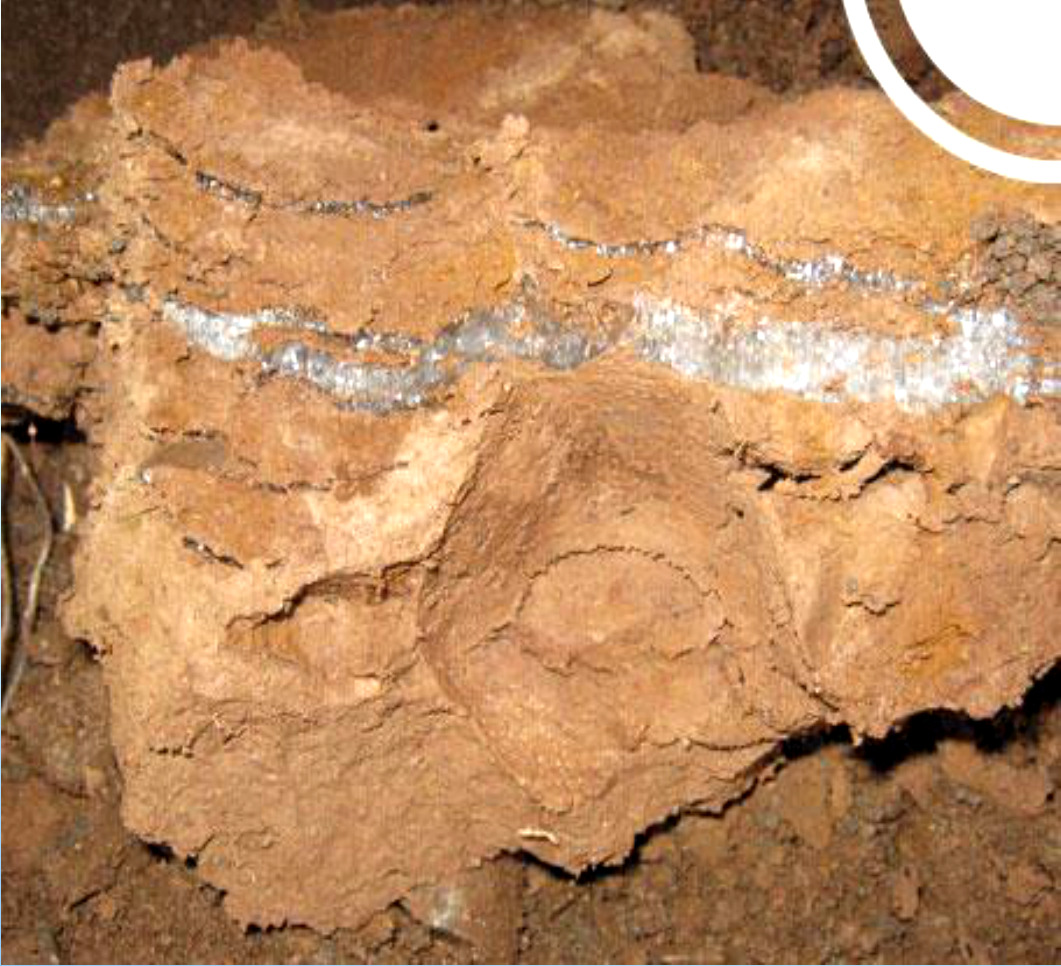

Figur 4.25 Islinser i telefarlig jord.

Skråningsbrudd: Fyllingsskråninger og fjellskjæringer kan svikte under vannmettede forhold (kraftig nedbør) eller ved jordskjelvbelastning. Figur 4.26 viser et skråningsbrudd ved sporet der grunnen som bærer formasjonsplanet, har beveget seg. Skråningsbrudd er den geografisk mest varierende feilmodusen i underbygningen på det norske jernbanenettet, som går gjennom krevende terreng.

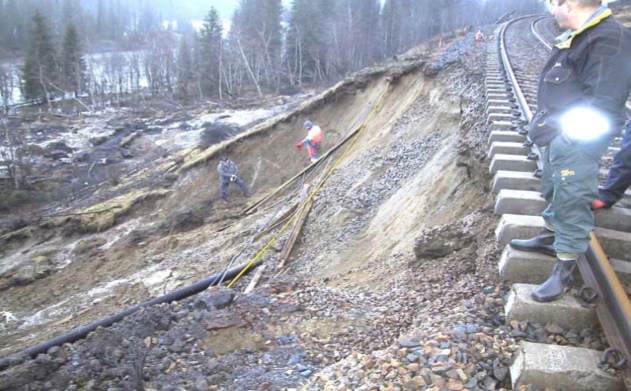

Figur 4.26 Skråningsbrudd ved sporet.

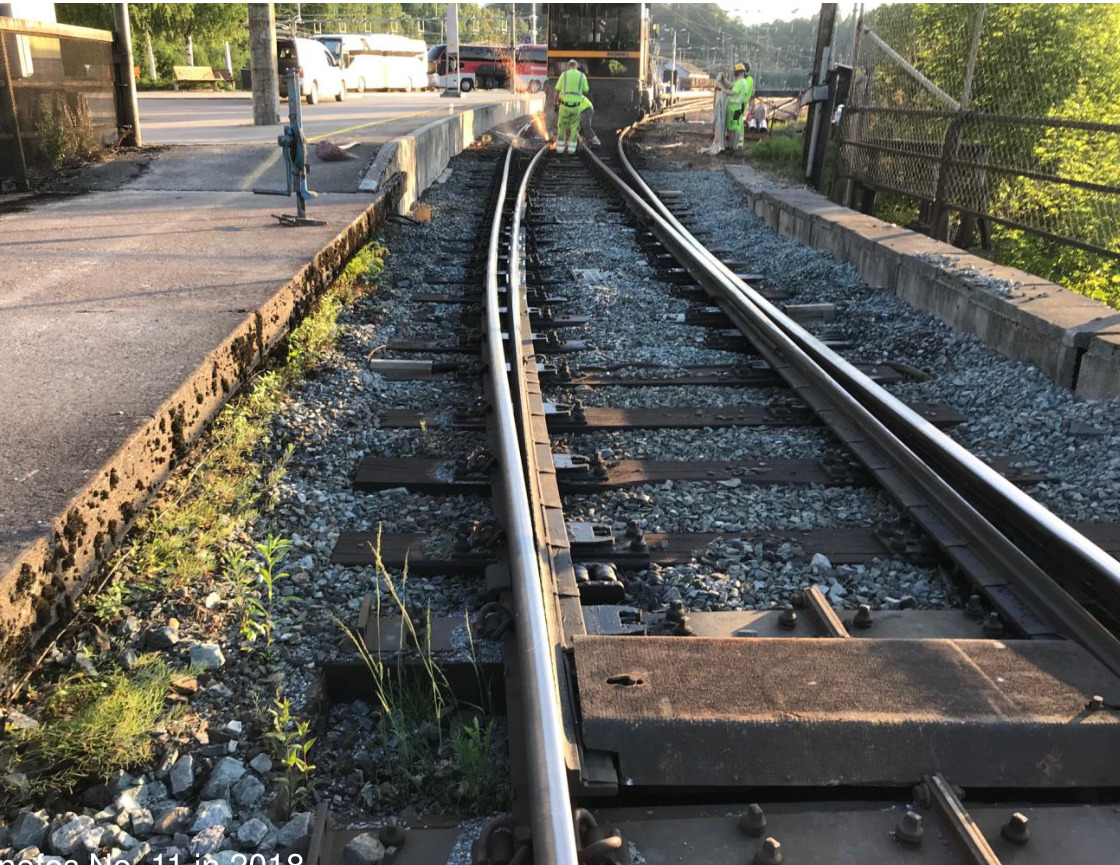

Solslyng: I helsveist spor (CWR) kan utilstrekkelig sidemotstand i ballasten kombinert med høy skinnetemperatur føre til at sporet knekker ut sideveis fra riktig beliggenhet. Kapittel 11 utvikler senere kraft–motstandsmodellen for helsveist spor; den termiske trykkraften i skinnen må tas opp av sidemotstanden mellom ballast og sviller. Den kritiske temperaturøkningen er ikke et fast, universelt tall. Den avhenger av nøytraltemperatur, kurveradius, sidemotstand, sidefeil, nylig pakking, ballastskulderens tilstand og fastholdelsen fra befestigelser og sviller. En strekning med forurenset ballast, nylig pakking, utilstrekkelig skulderbredde eller forskjøvet nøytraltemperatur krever derfor særlig oppmerksomhet i varmt vær. Solslyng er en alvorlig hendelse som krever umiddelbar stenging av sporet [6, 164, 68].

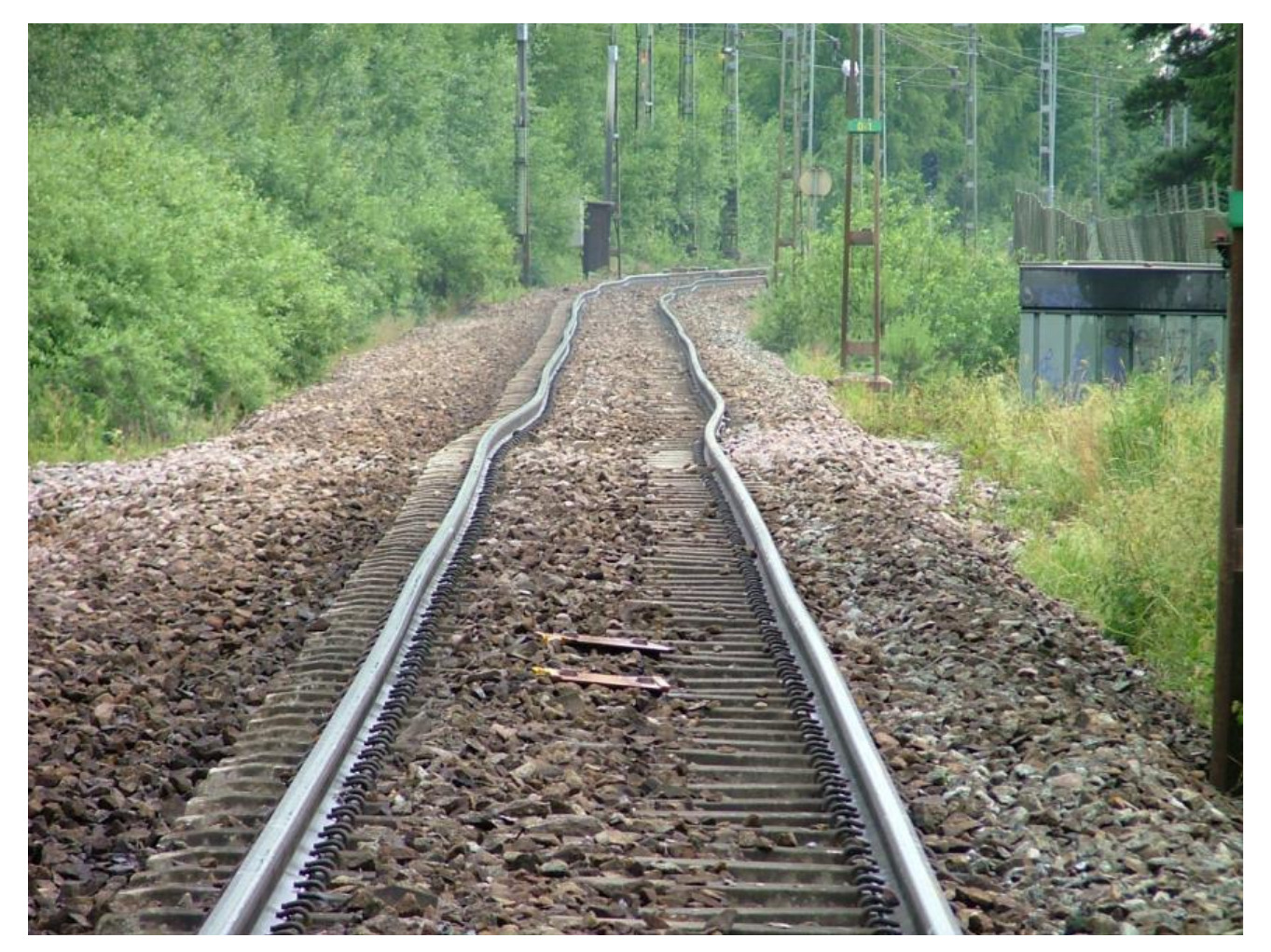

Solslyngene i figur 4.27 viser den typiske brå horisontale forskyvningen som oppstår i løpet av sekunder når trykkraften i skinnen overstiger den lokale sidemotstanden.

Figur 4.27 Solslyng i helsveist spor: lokalt tap av sporets sidestabilitet.(a) brå horisontal forskyvning; og (b) spor med solslyng sett langs linjen.

4.8 Feil i sporgeometrien

Feil i sporgeometrien er avvik mellom sporets beliggenhet og tverrsnitt og de prosjekterte verdiene. De er det samlede resultatet av komponentfeilene som er beskrevet ovenfor, og av elastisk og plastisk deformasjon under gjentatt belastning. De fem målte geometriparameterne introduseres her fra et feilperspektiv. Kapittel 7 utvikler senere de tilsvarende prosjekteringsstørrelsene, og kapittel 17, avsnitt 17.3, gir vedlikeholdsgrensene. Figur 4.28 viser måleskissene i EN 13848-1 som brukes til å definere disse parametrene.

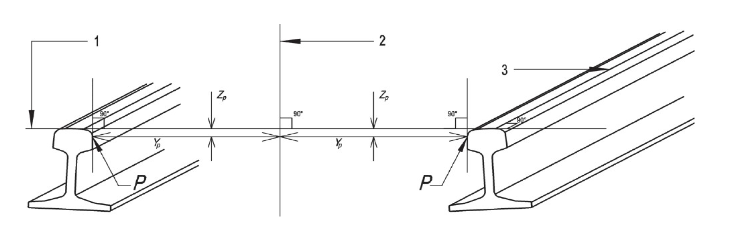

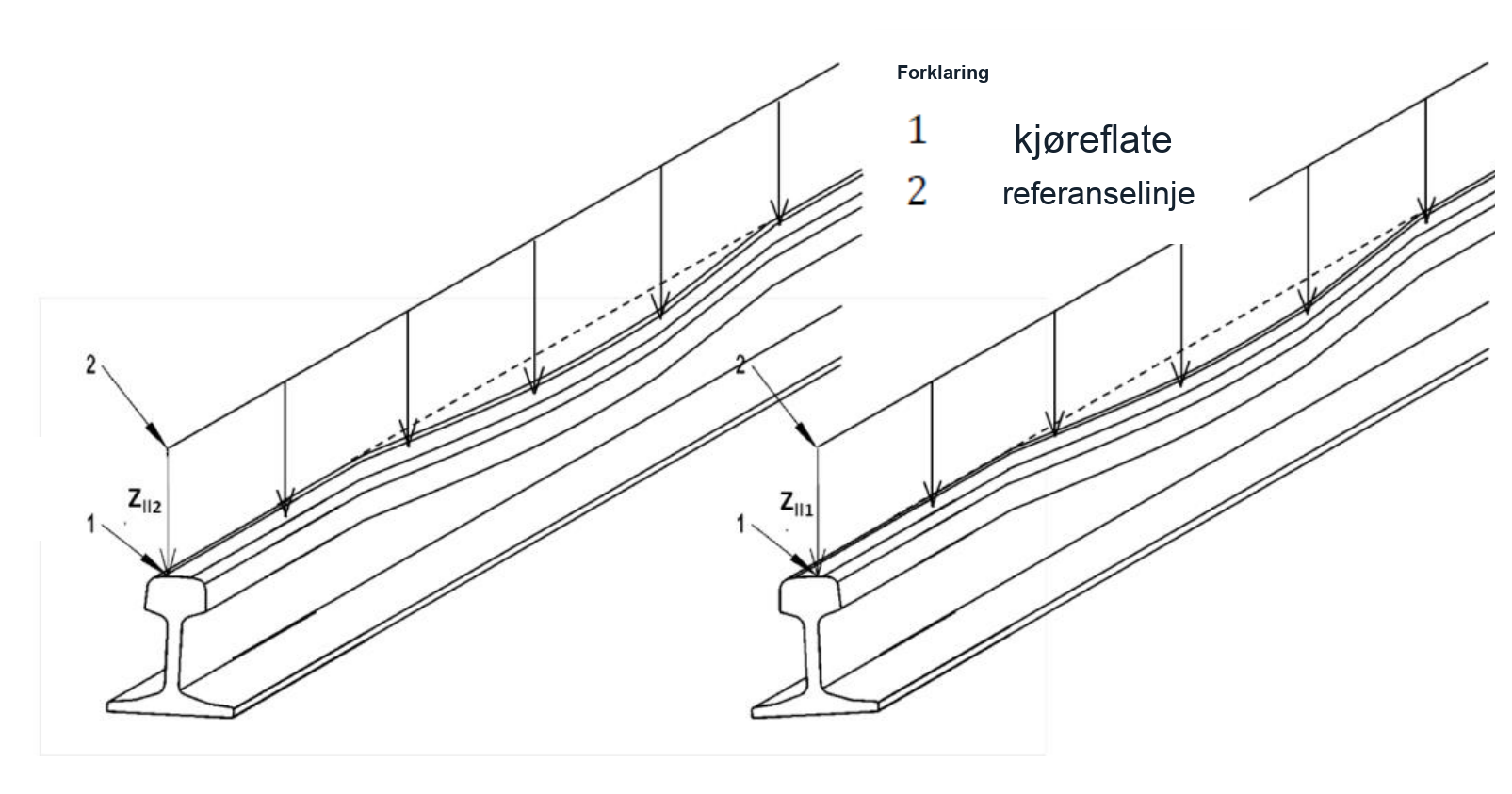

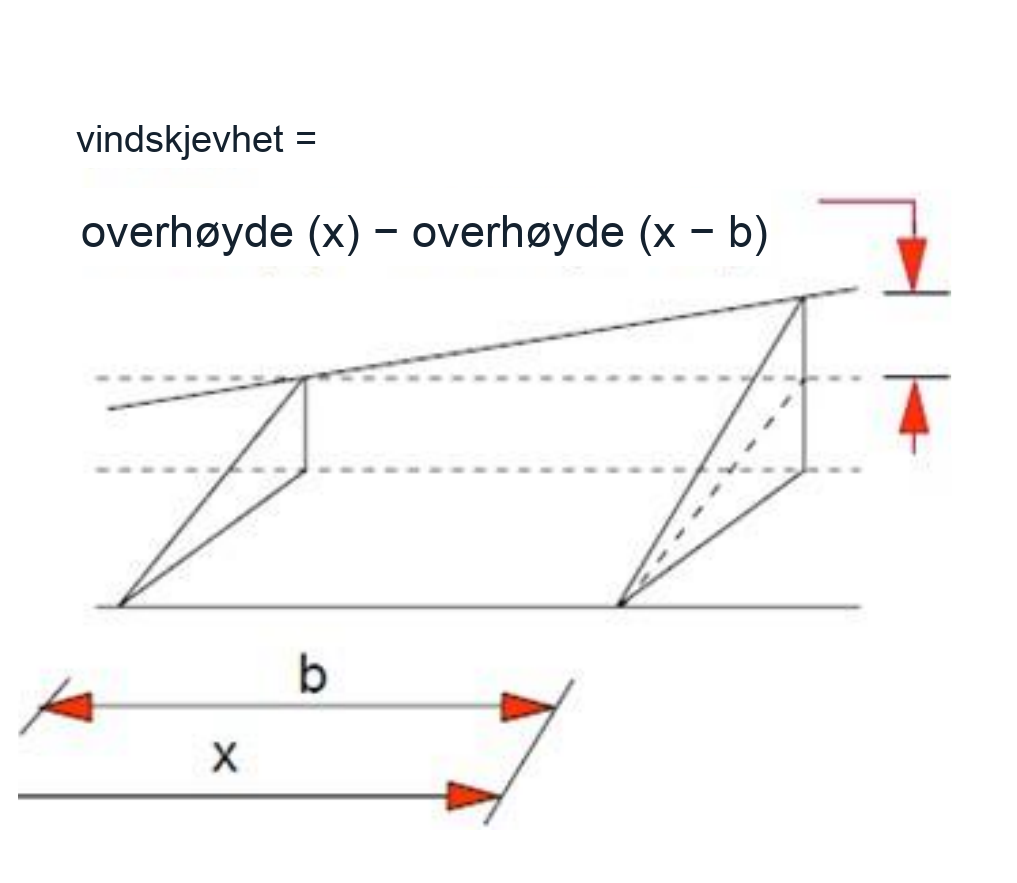

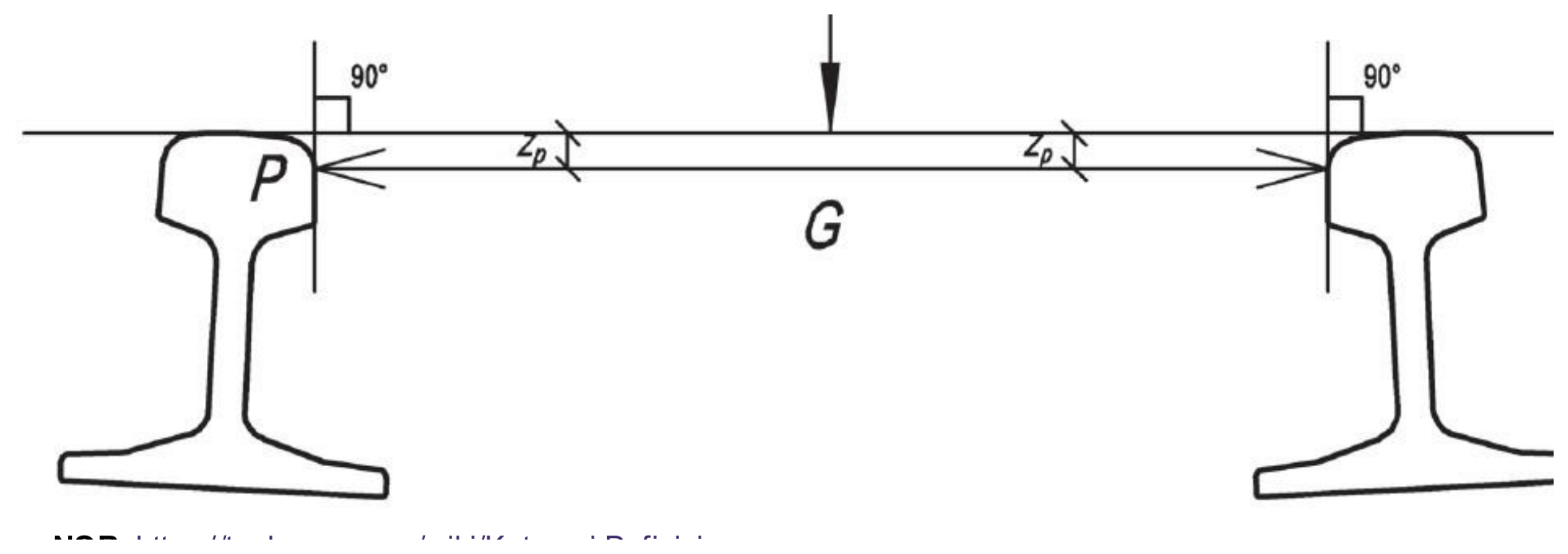

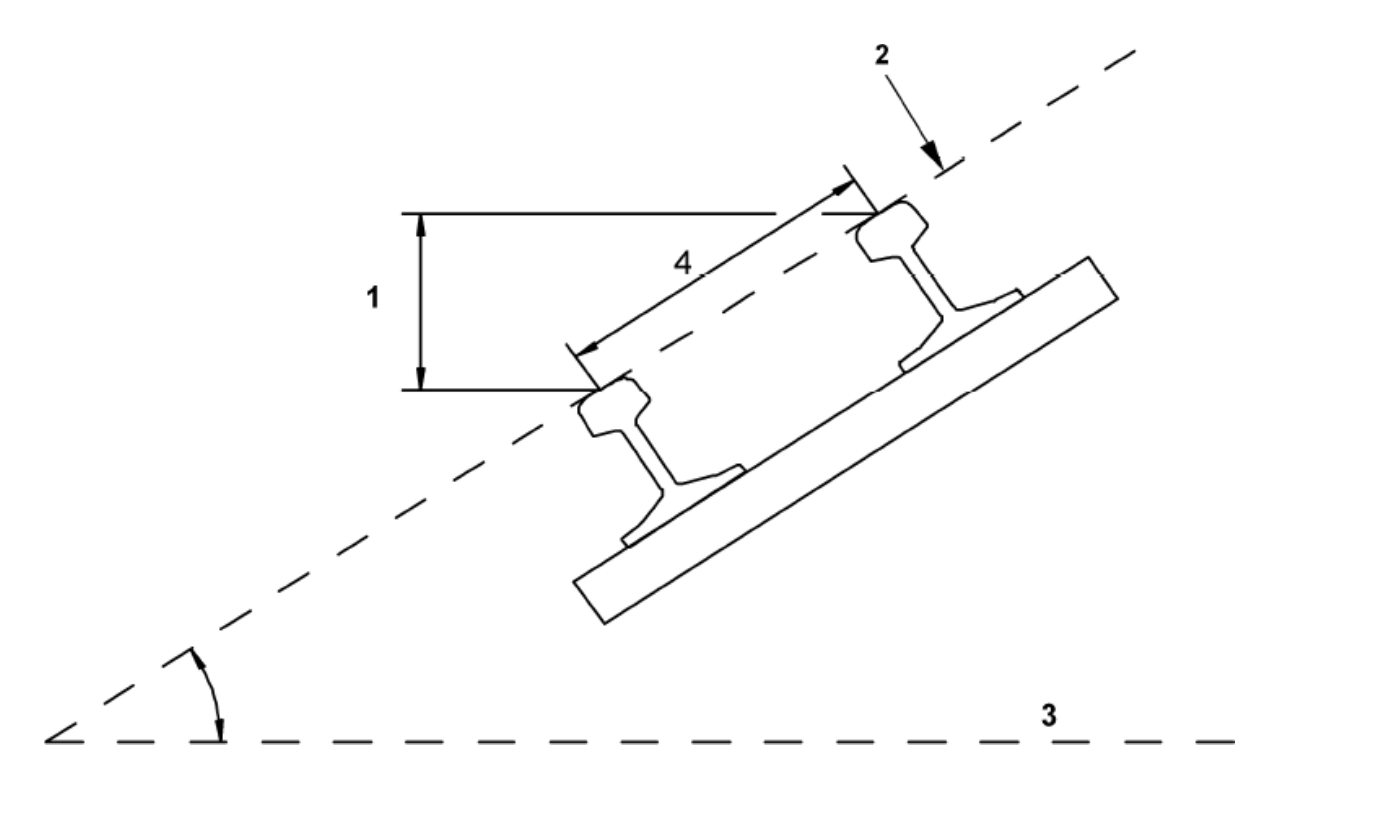

Figur 4.28 Sporgeometriske parametere og målesignaturer etter EN 13848-1, med tilsvarende Bane NOR-betegnelser for ujevnheter i høyde, horisontalgeometri og overhøyde [92, 50].(a) sporvidde; (b) langhøyde; (c) sidebeliggenhet; (d) tverrhøyde (overhøyde); og (e) vindskjevhet.

Den mest sikkerhetskritiske sporgeometriske feilen er vindskjevhet, vist i figur 4.28(e): en endring i overhøyden over en kort avstand. Vindskjevhet reduserer den vertikale lasten på det diagonale hjulparet og kan i alvorlige tilfeller føre til hjulløft og mulig avsporing. Hvilken umiddelbar grense som gjelder, avhenger av kvalitetsklasse, målebasis og lokale regler. Kapittel 17 inneholder senere de fullstendige grensetabellene fra Bane NOR, mens linjespesifikke grenseverdier må oppgis uttrykkelig for enhver beregning eller beslutning [50].

Differansesetninger i overgangssoner er den vanligste årsaken til gjentatte geometriproblemer på det norske jernbanenettet. I disse overgangssonene, der en strekning med fast spor møter en strekning med ballastert spor, eller der et brulandkar møter en fylling, skaper forskjellen i sporstivhet en ujevnhet i høyde (figur 4.28(b)) som raskt utvikler seg på nytt etter pakking. Disse sonene krever tekniske tiltak utover pakking: injeksjon, stivere mellomlegg eller overgangsplater.

4.9 Kontrollmetoder

Hver kontrollmetode besvarer et eget spørsmål. Linjevisitasjon avdekker synlige feil, ultralydkontroll finner skjulte feil i skinner og sveiser, virvelstrømskontroll måler grunne RCF-sprekker, spormålevogner måler sporgeometrien, og georadar støtter vurderingen av ballast og underbygning. En pålitelig feilvurdering kombinerer vanligvis flere metoder i stedet for å bygge på én observasjon.

4.9.1 Linjevisitasjon

Linjevisitasjon er fortsatt grunnstammen i påvisningen av feil som har utviklet seg slik at de er synlige på overflaten: brukne klemmer, brukne sviller, manglende befestigelser, tydelige feil på skinnehodet, steder med slampumping og dreneringsproblemer. Opplærte sporkontrollører går over tildelte strekninger med faste intervaller og registrerer feilens sted, alvorlighetsgrad og korrigerende tiltak. Linjevisitasjon er derfor en tilstandskontroll av synlige komponenter, ikke en erstatning for ultralydkontroll av skinner eller måling av sporgeometrien.

4.9.2 Kjøretøymontert ultralydkontroll

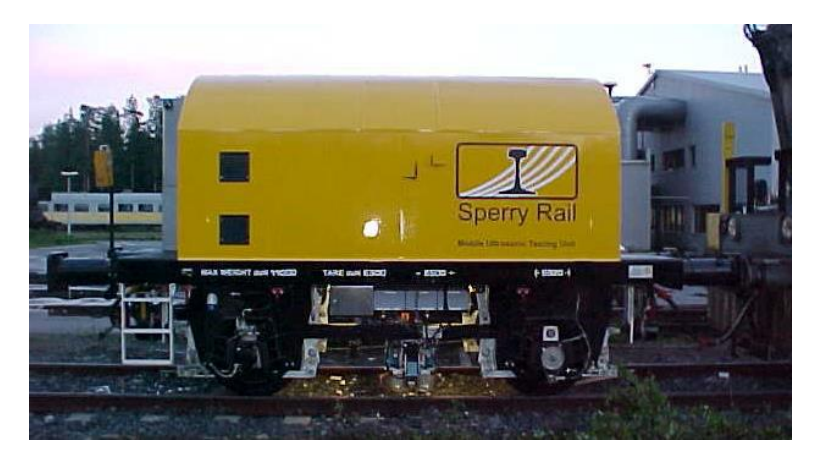

Kjøretøymontert ultralydkontroll (UT) brukes til systematisk kontroll av lange skinnestrekninger og sveiser. Kjøretøyet i figur 4.29 har flere sonder og registrerer indre indikasjoner mens det kjører langs linjen. Metoden brukes fordi tverrsprekker, sveisefeil og feil som splitter skinnehodet, kan være skjult inne i skinnen og ikke kan påvises pålitelig ved linjevisitasjon.

Figur 4.29 Kjøretøymontert ultralydkontroll av skinner over lengre strekninger.

4.9.3 Manuell verifikasjon med ultralydtralle

Manuelle ultralydtraller brukes til lokal verifikasjon etter at et kjøretøymontert system har rapportert en indikasjon, og til langsommere, detaljert kontroll ved sveiser eller korte, kritiske strekninger. Figur 4.30 viser omfanget av metoden: Kontrolløren arbeider direkte i sporet og kan gjenta målingen over det mistenkte stedet.

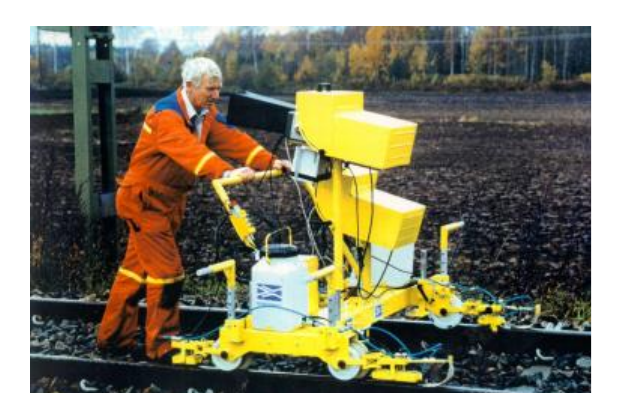

Figur 4.30 Manuell ultralydtralle for lokal verifikasjon og detaljert kontroll.

4.9.4 Sondedekning og B-skann ved ultralydkontroll

Ultralydsondene må dekke de delene av skinnen der det kan forventes sprekker. Figur 4.31 viser hvorfor forskjellige strålevinkler brukes: Normalstrålesonder påviser horisontale lamineringer og avskalling, vinklede sonder påviser tverrfeil, og overflatebølgesonder bidrar til å finne kjørekantsprekker nær overflaten. Resultatet tolkes på kontrollskjermen. I figur 4.32 viser B-skannet hvor reflektorene forekommer i skinneprofilet, og om de krever verifikasjon eller umiddelbart tiltak.

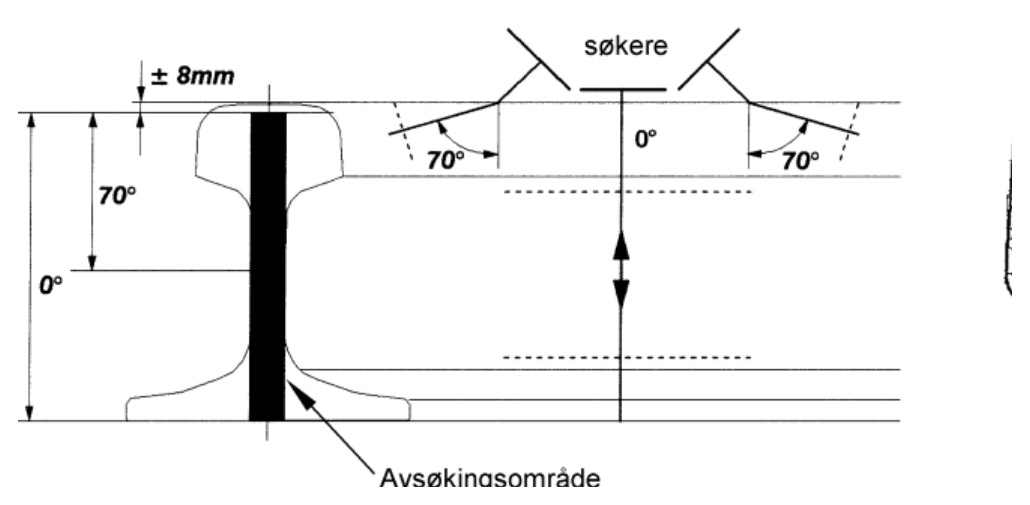

Figur 4.31 Sondedekning ved ultralydkontroll av skinnetverrsnittet.

Begrepsnøkkel: rail head defects = feil i skinnehodet; bolt holes in the rail web = boltehull i skinnesteg; bottom echo signal = bunnekko.

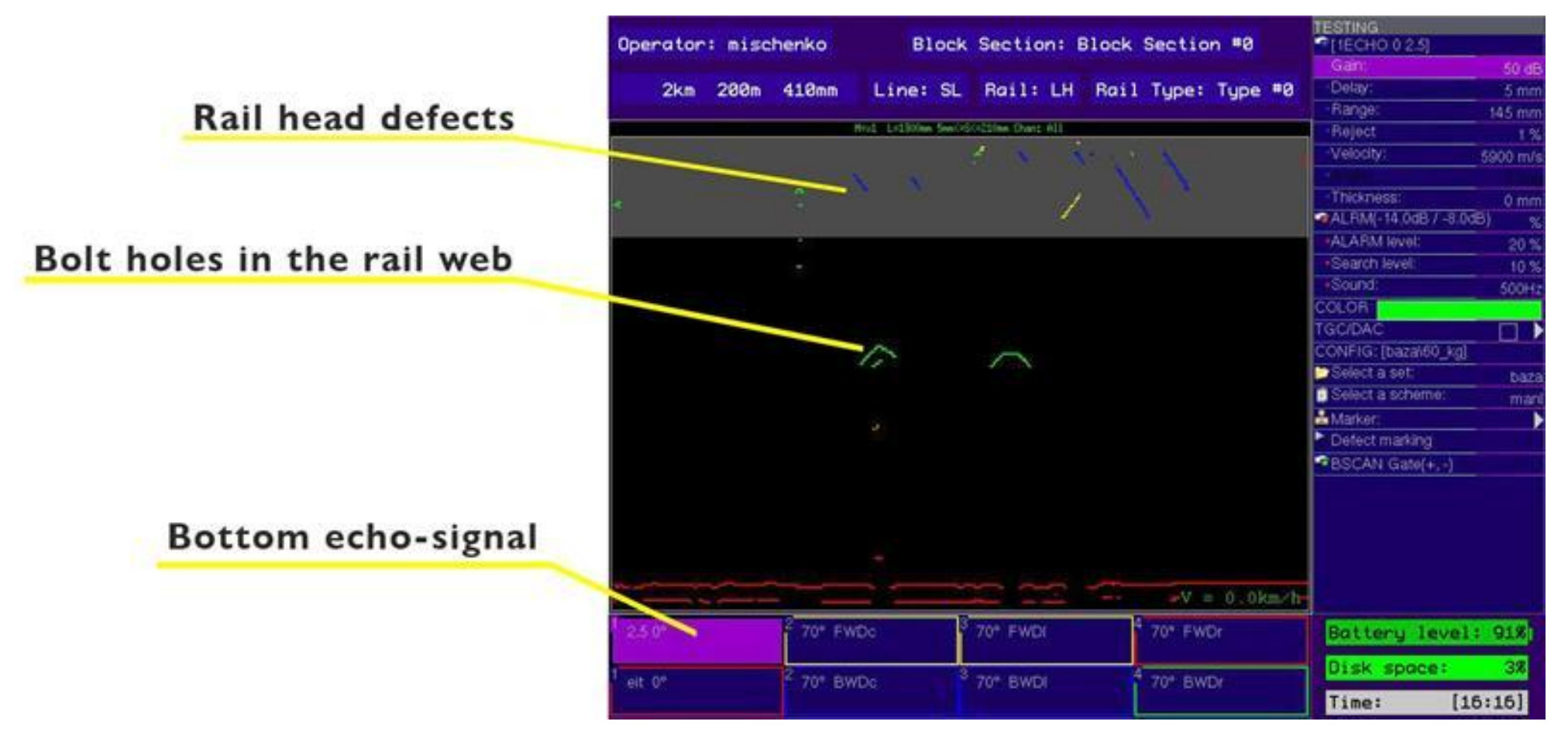

Figur 4.32 B-skann som viser ultralydindikasjoner i skinneprofilet.

4.9.5 Virvelstrømskontroll

Virvelstrømskontroll (EC) brukes for RCF-feil i overflaten og like under overflaten, særlig kjørekantsprekker og grunne sprekker i kjøreområdet. En elektromagnetisk spole induserer virvelstrømmer i overflatesjiktet på skinnehodet. Overflatesprekker forstyrrer strømfeltet og påvises av en sensor. EC-kontroll utfyller UT: Den er følsom for grunne overflatesprekker, men kan ikke påvise dype indre feil i skinner eller sveiser.

4.9.6 Spormålevogner og geometrimåling

Spormålevogner, også kalt målekjøretøy, brukes til å samle inn repeterbare data om sporets tilstand ved linjehastighet (figur 4.33). Kjøretøyet som vises her, er ROGER 1000, en 24 m lang og 62 t tung målevogn bygget av Mermec og brukt i Norge til kontroll av skinner og kontaktledning ved trafikkhastighet [171]. For geometrikontroll har spormålevogner treghetsmålere, laserprofilometre og optiske innrettingssystemer som måler sporvidde, ujevnheter i høyde, pilhøydefeil eller ujevnheter i side, overhøyde og vindskjevhet (se vedlikeholdsrammeverket i kapittel 17). Gjentatte kjøringer gjør det mulig å finne både enkeltfeil og trender: Nedsenkninger i overgangssoner, vindskjevhet og setninger kan identifiseres ut fra hvordan den målte geometrien endrer seg over avstand og tid.

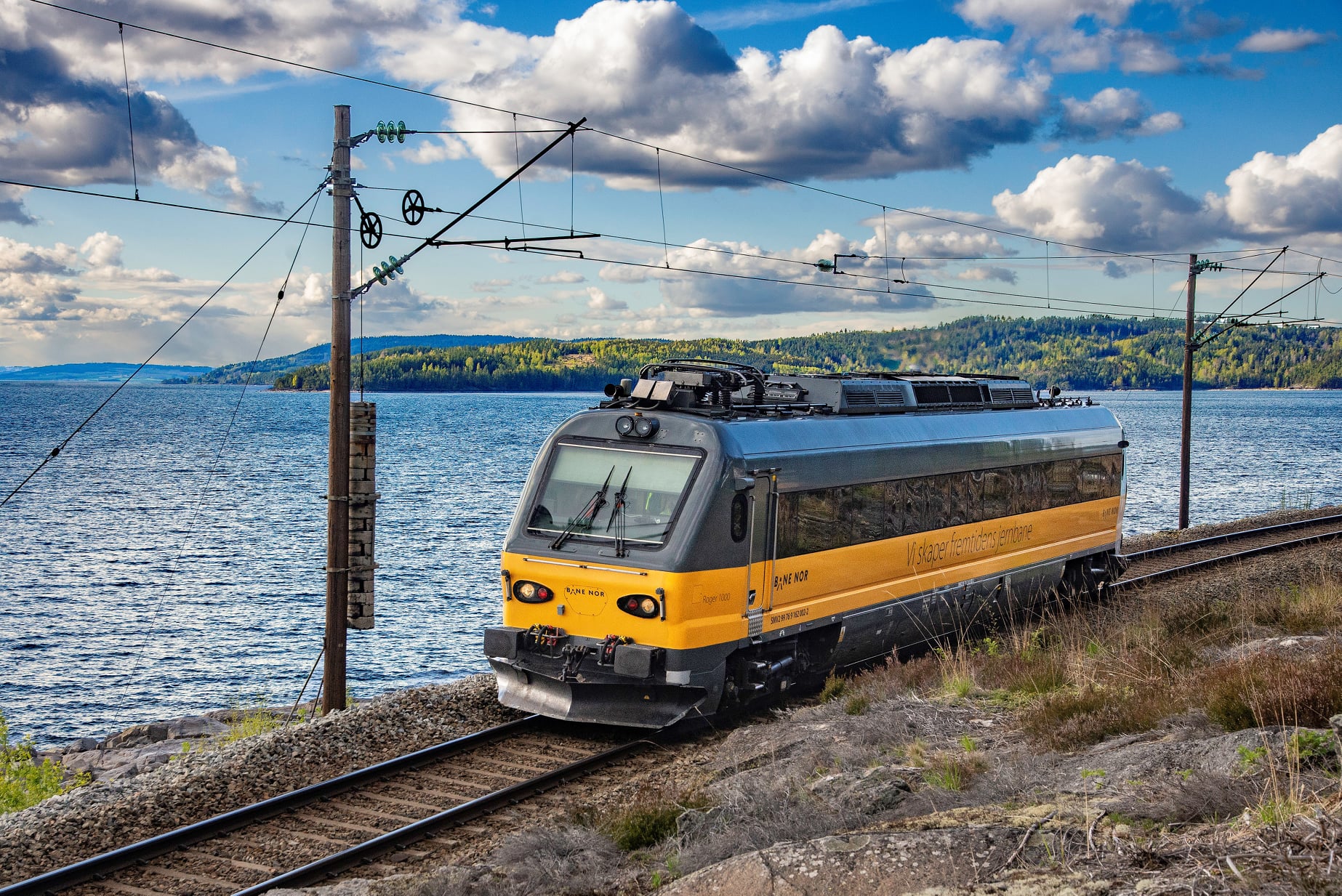

Figur 4.33 Spormålevognen ROGER 1000, som brukes til repeterbare målinger av geometri og sportilstand [171].

4.9.7 Georadar

Georadar (GPR) brukes til å vurdere tilstanden i ballast og underbygning fra overflaten. GPR kan identifisere soner med ballastforurensning, steder med slampumping og hulrom under sviller uten utgraving [151, 130, 172, 111]. Figur 4.34 viser en praktisk skinnegående løsning: Antenneenhetene er montert under kjøretøyrammen, mens dataloggeren og behandlingsprogramvaren omformer reflekterte radarsignaler til informasjon om laggrenser, fuktighet og forurensning. Systemet monteres ofte på det samme multifunksjonelle målekjøretøyet som geometriutstyret, men er et eget sensorsystem: GPR forklarer understøttelses- og dreneringstilstanden under svillene, mens geometrimåling viser sporets respons på skinnenivå.

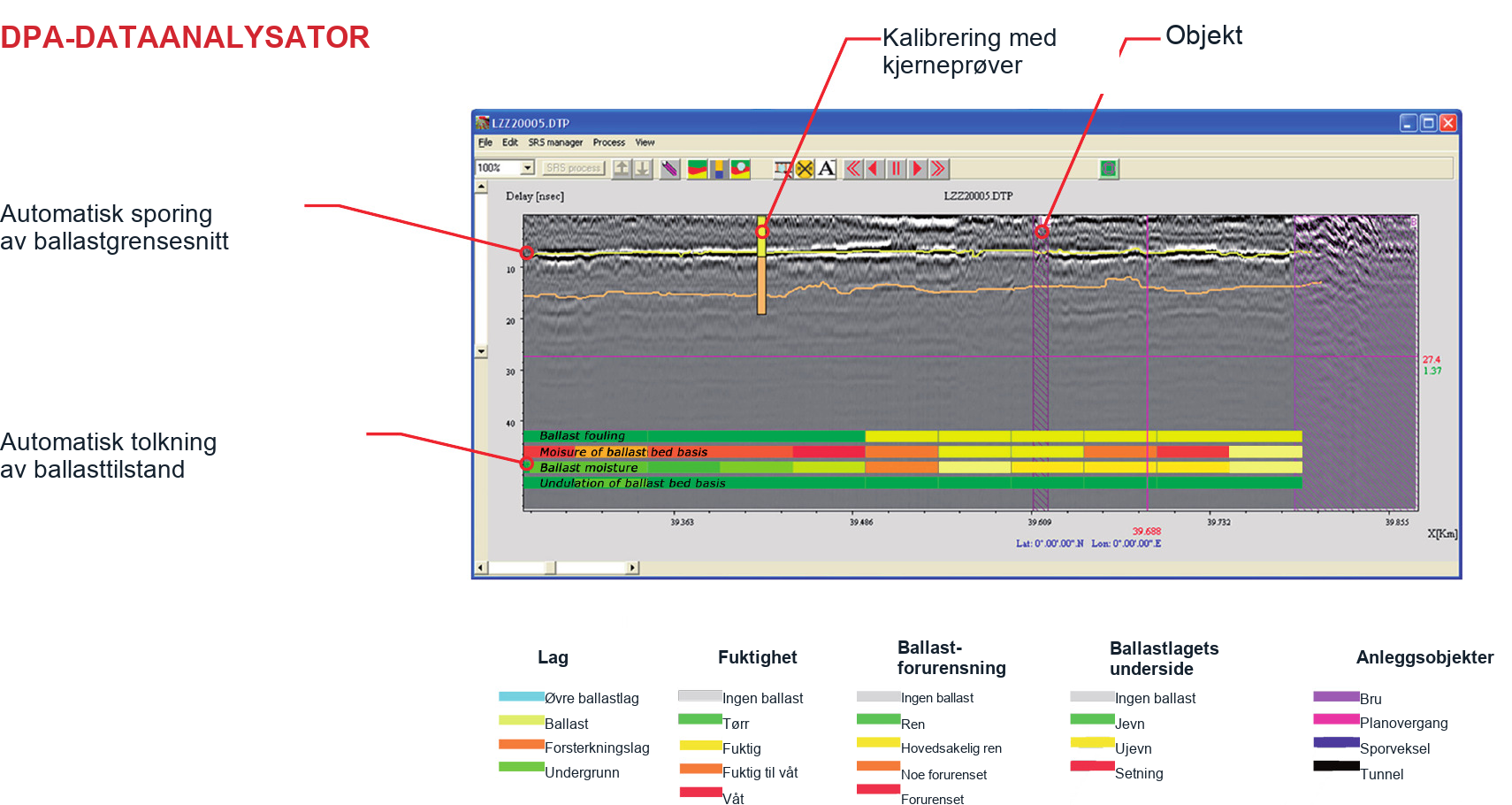

Programvinduet i delfigur (b) vises i leverandørens originale språkdrakt; de redaksjonelle merknadene og tegnforklaringen er oversatt til norsk.

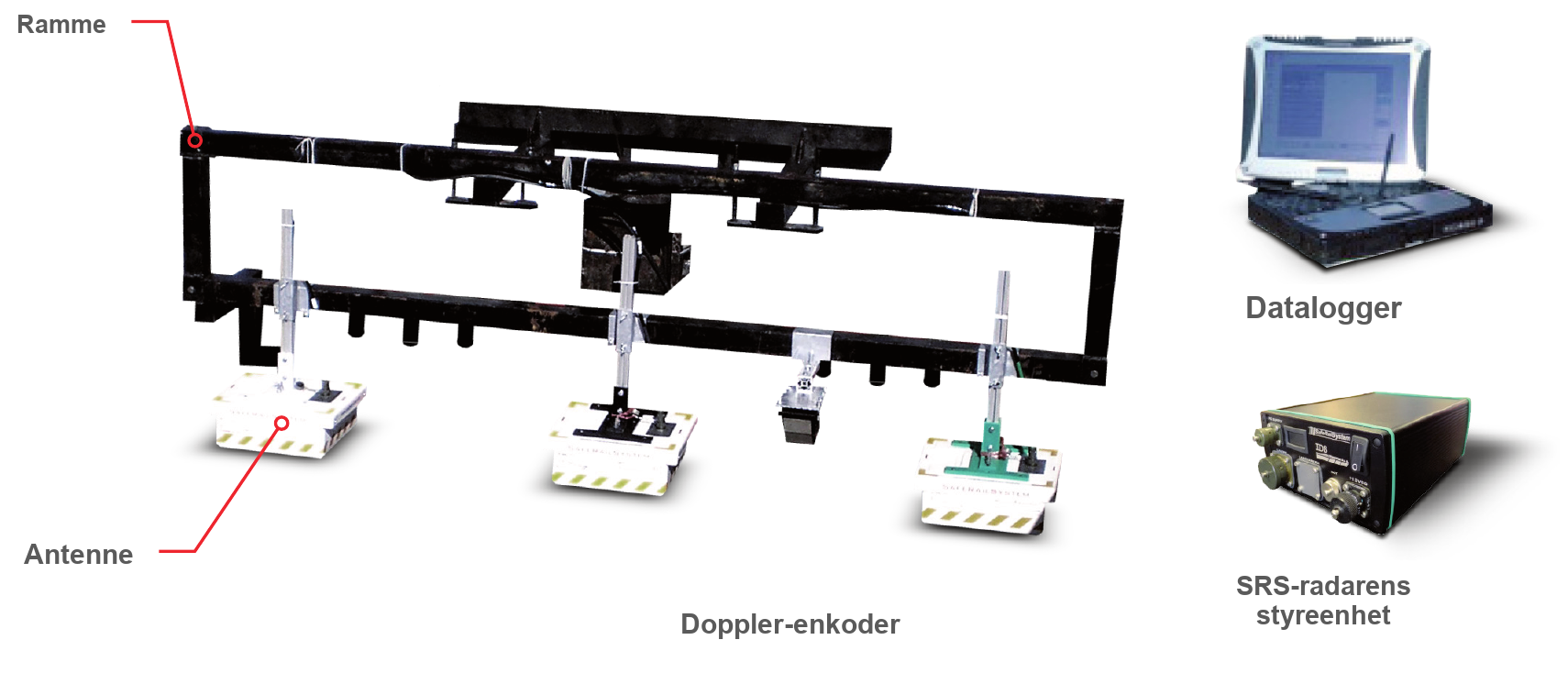

Figur 4.34 IDS GeoRadar SRS SafeRailSystem for kontroll av jernbaneballast: kjøretøymontert antenneutstyr og tolkningsresultat [111].(a) antenneramme, datalogger og radarstyreenhet; og (b) eksempel på visning i SRS-dataanalysatoren.

Tabell 4.4 sammenfatter den vanlige koblingen mellom feilfamilie, symptom i felt, kontrollmetode og vedlikeholdstiltak.

Feilfamilie	Typisk symptom i felt	Primær kontrollmetode	Typisk tiltak
Skinneoverflate	Sprekker ved kjørekanten, squat-feil, rifler og slitasjebånd	Linjevisitasjon, virvelstrøm, profil- eller ruhetsmåling	Sliping, lokal reparasjon eller skinneutskifting dersom sprekkene er dype
Indre feil i skinner og sveiser	Tverrsprekker, sveisefeil og feil som splitter skinnehodet	Kjøretøymontert UT, verifikasjon med manuell tralle, normal- og vinkelsonder	Redusert hastighet, rask verifikasjon eller skinneutskifting
Sviller og befestigelser	Sprukne sviller, manglende klemmer og skader på mellomlegg eller isolatorer	Linjevisitasjon og bildebasert kontroll	Utskifting av komponenter og kontroll av fastholdelsen av sporvidden
Ballast og underbygning	Forurensning, slamflekker, setninger og dreneringssvikt	Linjevisitasjon, trender fra spormålevogn, GPR eller utgraving	Utbedring av drenering, ballastrensing, behandling av underbygning eller fornyelse

Tabell 4.4 Kontroll- og tiltaksmatrise for vanlige feilfamilier.

4.10 Feilklassifisering og alvorlighetsgrenser

Systematisk feilklassifisering er avgjørende for å sammenligne tilstandsdata mellom baner, følge utviklingen over tid og utløse riktig vedlikeholdstiltak. Forskjellige feilfamilier klassifiseres ikke på nøyaktig samme måte: Bane NORs skinnefeil tilordnes feilgrupper med oppfølgingsregler, mens geometrifeil bruker vedlikeholdsgrense, tiltaksgrense og umiddelbar grense. For en innledende vurdering kan den felles beslutningslogikken fremstilles med de tre tiltaksnivåene nedenfor [13, 50, 68].

4.10.1 Alvorlighetsnivåer for feil

For geometrifeil kan tiltakslogikken forklares med tre stigende utløsende grenser. Bane NORs geometritabeller bruker begrepene vedlikeholdsgrense, tiltaksgrense og umiddelbar grense. I vedlikeholdsarbeidet brukes også følgende forkortelser [33]:

• FVK: forebyggende vedlikeholdskontroller.

• UKV: utsatt korrektivt vedlikehold.

• AKV: akutt korrektivt vedlikehold.

Utløsende grense	Beskrivelse	Vedlikeholdstiltak
Vedlikeholds­grense	Feilen har overskredet grensen for planlagt vedlikehold, men har ennå ikke nådd tiltaksgrensen.	Planlegg og følg opp slik at feilen blir rettet før tiltaksgrensen forventes overskredet. Hvis det opprettes en korrigerende arbeidsordre, håndteres den normalt som UKV.
Tiltaksgrense	Feilen har nådd nivået der korrigerende tiltak er påkrevd.	Rett feilen og følg den opp slik at den umiddelbare grensen ikke overskrides før neste måling. Dette er normalt planlagt korrigerende oppfølging, ikke AKV.
Umiddelbar grense	Feilen har overskredet den umiddelbare grensen eller har en usikker sikkerhetsmargin.	Start AKV: Reparer umiddelbart, og reduser hastigheten eller steng sporet etter kravene i den aktuelle feilregelen.

Tabell 4.5 Geometriske utløsende grenser koblet til generelle beslutninger for håndtering av feil.

Denne innledende tredelte strukturen foregriper geometrilogikken som utvikles senere i kapittel 17, avsnitt 17.3. For skinnefeil angir Bane NORs offisielle skinnefeilkatalog den styrende feilgruppen og fristen. Dybdeintervallene for kjørekantsprekker nedenfor brukes derfor som kontrollgrenser for en innledende analyse, ikke som fullstendig erstatning for katalogen.

Alvorlighetsgrad	Sprekkdybde [mm]	Tiltak
Varsel	\(d<1\)	Registrer og overvåk. Ta med strekningen i neste forebyggende slipesyklus.
Tiltak	\(1\leq d<3\)	Korrigerende sliping (fjern materiale til under dybden ved sprekkspissen).
Prioritert tiltak	\(3\leq d\leq5\)	Snarlig korrigerende sliping eller planlegging av lokal skinneutskifting. Vurder midlertidig overvåking eller restriksjoner avhengig av linjehastighet og sprekkvinkel.
Umiddelbart tiltak	\(d>5\)	Umiddelbar verifikasjon, korrigerende sliping eller skinneutskifting. Vurder hastighetsreduksjon.

Tabell 4.6 Innledende kontrollgrenser for sprekkdybde ved kjørekantsprekker. Faktiske tiltak avhenger av skinnefeilkatalogen, linjehastigheten og den lokale risikoen [13].

4.11 Registrering og rapportering av feil

Feilregistrering omsetter observasjoner i felt til vedlikeholdsbeslutninger. Kontrollens verdi avhenger av ensartet koding, klassifisering av alvorlighet og sporbar oppfølging.

4.11.1 Feilkoding

Bane NOR registrerer påviste feil i vedlikeholds- og infrastrukturdatasystemer ved hjelp av standardisert feilkoding og oppfølgingsprosesser. For skinnefeil følges automatiske ultralydregistreringer opp med manuell ultralydkontroll og visuell kontroll. Skinnefeil rapporteres gjennom Bane NORs verktøy for oppfølging av skinnefeil (UL-kontroll) før dataene overføres til infrastrukturregisteret (Banedata) [13]. Skinnefeilkatalogen (Katalog over feil og brudd i skinner) bruker en UIC-basert kode med 3 eller 4 sifre. Denne feilkoden eller UIC-koden knyttes til en feilgruppe som styrer tiltaket: gruppe 2b (hold skinnen under observasjon), gruppe 2a (ta ut feilen), gruppe 1 (ta ut feilen snarest) eller gruppe 0 (ta ut feilen umiddelbart og innfør trafikkrestriksjoner) [38].

Kodefelt	Fagterm	Bruk i feilregistreringen
Sted	stedfesting: bane/strekning, spor, km, skinnestreng	Finn den samme feilen igjen, og sammenlign den med trafikk-, geometri- og vedlikeholdshistorikken.
Komponent eller objekt	objekt, komponent	Skinne, sveis, sville, befestigelse, ballast, drenering, underbygning eller et annet anleggsobjekt.
Feilkode	feilkode, UIC-kode	Offisiell skinnefeilkode. Den identifiserer stedet i skinnen, posisjonen i profilet og skade- eller sprekktypen.
Feiltype	feiltype, skadetype	Lesbart navn, f.eks. kjørekantsprekker («head checking»), squat-feil eller skinnebrudd.
Alvorlighet eller feilgruppe	alvorlighetsgrad, feilgruppe	Tiltakskategori. Skinnefeil bruker gruppene 0, 1, 2a og 2b i katalogen.
Dimensjon eller omfang	feilstørrelse, utbredelse	Målt dybde, lengde, areal, bredde, manglende materiale eller en annen klassifiserende dimensjon.
Kontrollmetode	kontrollmetode, påvisningsmetode	Visuell kontroll, ultralydkontroll (UT), virvelstrømskontroll (EC), målevogn, georadar (GPR) eller utgraving.
Tiltak og frist	tiltak, utbedringsfrist	Overvåking, planlagt vedlikehold, snarlig reparasjon, umiddelbar reparasjon, hastighetsreduksjon eller stenging av sporet.

Tabell 4.7 Kjernefelter i en feilregistrering, med fagtermer som brukes i praksis.

4.11.2 Trendanalyse for feil

Samlede feilregistreringer danner grunnlaget for trendanalyse: Det viktige spørsmålet er om én feil overskrider en grense, og om samme feiltype opptrer oftere, vokser raskere eller kommer tilbake etter vedlikehold. Bane NORs tekniske regelverk gir flere eksempler på at trendinformasjon endrer vedlikeholdsbeslutningen. For skinnefeil kjennetegnes generell skinneutmattelse av en markert økning i skinnebrudd eller alvorlige ultralydindikasjoner over en kort strekning. Hvis antallet skinnebrudd øker med 30% over en femårsperiode, med en utgangsfrekvens på minst 6 per 10 km per år, skal skinneutskifting planlegges. Sporet vurderes i strekninger på 10 km. Den samme regelen behandler trendvariabelen som enten observerte skinnebrudd eller ultralydindikasjoner i klasse 1, mens sveisbrudd holdes utenfor, og endringer i kontrollmetoden må tas hensyn til når år sammenlignes [13].

For geometri bygger trendanalysen på målevognsdata. Bane NOR definerer kvalitetstallet, K-tallet, som andelen av en strekning der alle relevante standardavviksverdier, \(\sigma\)-verdier, ligger innenfor kvalitetsgrensene. K-tallet bør være så høyt som mulig. Lave verdier fremskynder nedbrytningen av sporet. Hvis K-tallet faller under tiltaksgrensen, må årsaken til den dårlige kvaliteten vurderes raskt. Mulige kompenserende tiltak er hastighetsreduksjon, sporjustering, utskifting av komponenter eller hyppigere kontroller frem til feilen er fjernet (se avsnitt 17.3 for beregningen) [50].

Trendindikator	Fagterm / regelsignal	Tolkning for vedlikehold
Skinnebrudd og alvorlige UT-indikasjoner	skinnebrudd; indikasjoner i klasse 1 fra ultralydkontroll	En økning på 30% over fem år, med minst 6 brudd per 10 km per år som utgangspunkt, utløser planlegging av skinneutskifting på strekninger på 10 km.
Synlig kontaktutmattingssprekk	kontaktutmatting; kjørekantsprekker og squat-feil	Økende RCF innebærer at slipeintervallet, smøringen, skinnekvaliteten og kontaktforholdene i kurven bør gjennomgås.
Endring i sporvidde over tid	sporviddeendring over tid; minst 6 mm på ett år	En endring på 6 mm eller mer på ett år krever nærmere undersøkelse. Rask endring tyder på nedbrytning av sviller eller befestigelser.
Geometrisk kvalitetstall	K-tallet; strekningsbasert kontroll av \(\sigma\)-verdier	Lave K-verdier utløser årsaksanalyse og mulig justering, utskifting av komponenter, hastighetsreduksjon eller økt kontrollhyppighet.
Gjentatte geometrioverskridelser	oppfølging av sporgeometriske feil	Planlegg utbedring av overskridelser av vedlikeholdsgrensen før tiltaksgrensen forventes nådd. Gjentakelser tyder på årsaker i understøttelse eller drenering.

Tabell 4.8 Eksempler på regelbaserte trendindikatorer som brukes til å omsette feilregistreringer til vedlikeholdsbeslutninger.

4.11.3 Regneeksempel: trendbeslutning for skinnebrudd

Oppgave. En strekning på 10 km hadde i gjennomsnitt 6,0 kvalifiserende skinnebrudd per år for fem år siden. Dagens årsverdi er 8,0. Kontrollmetoden og rapporteringsdekningen er uendret, og sveisbrudd er holdt utenfor. Oppfyller trenden kriteriet for planlegging av skinneutskifting som er beskrevet ovenfor, og hva bør ingeniøren gjøre videre?

Trinn 1: Kontroller utgangsfrekvensen. Regelen brukes bare når utgangsfrekvensen er minst 6 brudd per 10 km per år. Her er

\[ f_0=6{,}0\ \frac{\mathrm{brudd}}{10\,\mathrm{km}\cdot\mathrm{år}}, \]

så kravet til utgangsfrekvens er oppfylt.

Trinn 2: Beregn økningen over fem år.

\[ \begin{aligned} \Delta f_\% &=\frac{f_5-f_0}{f_0}\times100\\ &=\frac{8{,}0-6{,}0}{6{,}0}\times100\\ &=33{,}3\,\%. \end{aligned} \]

Trinn 3: Sammenlign med trendkriteriet. Fordi \(33{,}3\,\%>30\,\%\), er begge delene av planleggingskriteriet oppfylt: Utgangsnivået er minst 6, og økningen overstiger 30 %. Skinneutskifting bør derfor tas inn i fornyelsesplanen for den vurderte strekningen på 10 km.

Ingeniørfaglig tolkning. Trendregelen er et planleggingskriterium, ikke en automatisk konklusjon om at hele strekningen må stenges umiddelbart. Ingeniøren må fortsatt stedfeste bruddene og ultralydindikasjonene i klasse 1, bekrefte at dataserien er sammenlignbar, undersøke trafikk- og skinnekvalitetshistorikken og iverksette det påkrevde umiddelbare tiltaket for hver sikkerhetskritiske enkeltfeil. En fullstendig vedlikeholdsplan må utvide denne enkeltbeslutningen til også å omfatte RCF, ultralydindikasjoner, geometri, ballast, drenering og overgangene ved bruer.

4.12 Oppsummering av kapitlet

Hovedidé. Sporfeil bør forstås som symptomer på en mekanisme i hele sporsystemet. Sted, vekst og konsekvens er like viktige som navnet på feilen: En overflatesprekk, slitt profil eller nedsenkning i geometrien har ulik betydning avhengig av om den ligger i skinnehodet, en sveis, skinneleiet, ballastlaget eller en overgangssone. Formålet med kontrollen er derfor å koble det som observeres i felt, til årsaken, alvorligheten og det nødvendige vedlikeholdstiltaket.

Feil på skinnehodet. Kapitlets del om skinneoverflaten skiller sprekkfeil fra slitasje- og ruhetsfeil. Kjørekantsprekker og squat-feil er sprekker fra kontaktutmatting (RCF): Kjørekantsprekker dannes på kjørekanten, ofte i kurver, og kan bøye av nedover og bli tverrsprekker. Squat-feil danner mørke, nedsenkede områder i kjøreområdet og kan utvikle forgrenede sprekker. Rifler er annerledes: De er et periodisk ruhets- og slitasjemønster, ikke en RCF-sprekk. Topp- og sideslitasje fjerner materiale og endrer kontaktgeometrien mellom hjul og skinne, mens avskalling er lokal delaminering forårsaket av horisontale sprekker eller sprekker nær overflaten.

Indre feil i skinner og sveiser. Indre feil i skinner er mer sikkerhetskritiske enn vanlige overflateskader fordi de kan forbli usynlige frem til skinnebrudd. Tverrfeil kan vokse fra RCF-sprekker, hydrogenrelaterte materialfeil, utmatting i skinnefoten eller sveisefeil. De krever ultralydkontroll med egnede strålevinkler, etterfulgt av manuell verifikasjon ved behov. Sveisefeil omfatter bindefeil, porøsitet, varmsprekker og dårlig sveiseprofil. Selve det dårlige profilet er viktig fordi det skaper slagbelastning og kan fremskynde utmattingen rundt sveisen.

Feil i understøttelse og fastholdelse. Sviller, befestigelser, ballast og underbygning bestemmer skinneunderstøttelsen og fastholdelsen av sporvidden. Betongsviller kan få sprekker ved skinneleiet, langsgående sprekker, endesplitting og alkali–silika-reaksjon. Tresviller kan få råte, innskjæring fra underlagsplaten, utvidede spikerhull og splitting. Befestigelsesfeil som brukne klemmer, slitte eller forskjøvede mellomlegg og skadde isolatorer reduserer klemkraften, lastfordelingen eller den elektriske isolasjonen. Disse komponentfeilene utvikler seg ofte til systemproblemer i sporet fordi dårlig understøttelse øker den dynamiske belastningen og kan føre til at skinnefeil og geometriforringelse kommer tilbake etter lokal reparasjon.

Feil i ballast, drenering og formasjonsplan. Nedbrytning av ballasten innebærer hovedsakelig tap av dreneringsevne og låsing mellom partiklene. Forurensning fyller hulrommene med finstoff, nedbrytning av partikler runder av og svekker ballastkornene, og slampumping kombinerer dårlig drenering, gjentatt hjulbelastning og mettet finstoff til et selvforsterkende tap av understøttelse. Under ballasten skaper differansesetning, erosjon og utvasking, telehiv og skråningsbrudd langbølgede geometrifeil som ikke kan fjernes med pakking alene. I helsveist spor kan tap av sidemotstand eller forskjøvet nøytraltemperatur også føre til solslyng, som er en umiddelbar sikkerhetskritisk tilstand.

Geometri som respons i sporet. Sporgeometriske feil er det målte uttrykket for nedbrytning i sporkonstruksjonen. Sporvidde, ujevnheter i høyde, pilhøydefeil eller ujevnheter i side, overhøyde og vindskjevhet beskriver hvordan skinnenes posisjon er endret etter den samlede virkningen av skinneskade, svilleforhold, fastholdelse i befestigelsen, ballastunderstøttelse og bevegelse i underbygningen. Vindskjevhet er særlig viktig fordi den kan avlaste et hjul og øke avsporingsrisikoen. Nedsenkninger i overgangssoner er et godt eksempel på hvorfor mekanismen er viktig: Feilen kan forsvinne etter pakking, men raskt komme tilbake dersom endringen i stivhet eller understøttelse ved overgangen ikke utbedres.

Kontrollmetoder. Kapitlets del om kontroll viser at hver metode besvarer et eget spørsmål. Linjevisitasjon finner synlige komponentskader og varselsymptomer ved drenering eller understøttelse. Kjøretøymontert ultralydkontroll undersøker lange skinnestrekninger og sveiser for skjulte feil, mens manuelle ultralydtraller verifiserer lokale indikasjoner. Sondedekning og tolkning av B-skann forklarer hvor feilen ligger i skinnen. Virvelstrømskontroll egner seg for grunn RCF nær overflaten, spormålevogner gir repeterbare geometri- og trenddata, og GPR bidrar til å forklare tilstanden i ballast og underbygning. Ingen enkelt kontrollmetode er tilstrekkelig for alle feilfamilier.

Fra feilfunn til vedlikeholdsbeslutning. Feilklassifisering og rapportering omsetter observasjoner i felt til beslutninger. Alvorlighetsnivåer, skinnefeilgrupper og geometrigrenser bestemmer om tiltaket er overvåking, planlagt utbedring, snarlig reparasjon, hastighetsreduksjon eller stenging av sporet. En nyttig registrering omfatter sted, komponent, feilkode, feiltype, alvorlighet, størrelse, påvisningsmetode, tiltak og frist. Deretter kontrollerer trendanalysen om strekningen forringes over tid: Et økende antall skinnebrudd eller ultralydindikasjoner i klasse 1, økende RCF, rask sporviddeendring, lavt K-tall eller gjentatte geometrioverskridelser tyder alle på et vedlikeholdsbehov utover den enkelte synlige feilen. Ingeniøroppgaven er å fjerne eller kontrollere årsaken før det samme skademønsteret kommer tilbake.

Oppgaver

Oppgave 1: Identifiser overflatefeil på skinnehodet

Bruk de fire fotografiene av skinnehodet nedenfor. For hvert bilde skal du identifisere feilen, angi den sannsynlige mekanismen og nevne kontroll- eller vedlikeholdstiltaket som normalt følger. For bilde (a) antar du at sprekkdybden er omtrent 3 mm og sprekkavstanden omtrent 3 mm. For bilde (b) antar du at ultralydoppfølgingen ikke finner noen registrerbar tverrsprekk.

\(a\) Sprekkdannelse ved kjørekanten	\(b\) Mørk nedsenkning i kjøreområdet
\(c\) Periodiske lyse og mørke bånd	\(d\) Lokalt materialtap på skinnehodet

(a) Identifiser skadetypen på skinnehodet i hvert bilde (a)–(d).

(b) Klassifiser hovedprosessen i hvert bilde som RCF-sprekkdannelse, overflateslitasje eller ruhet, delaminering eller ordinært materialtap.

(c) Bruk tabell 4.5 og 4.6 til å klassifisere bilde (a), og bruk Bane NORs gruppelogikk for bilde (b).

(d) Angi hvilke feil som kan utvikle seg til indre tverrfeil i skinnen hvis de ikke behandles.

Oppgave 2: Forklar skademekanismer

Besvar spørsmålene nedenfor uten å bruke fotografier. Målet er å vise at du kan koble den synlige feilen til den fysiske mekanismen og vedlikeholdslogikken.

(a) Forklar forskjellen mellom kontaktutmatting (RCF), vanlig skinneslitasje, rifler og avskalling.

(b) Hvorfor kan kjørekantsprekker og squat-feil bli mer sikkerhetskritiske dersom de bøyer av nedover og utvikler seg til tverrsprekker?

(c) Forklar hvordan rifler måles fra kjøreflatens lengdeprofil. Ta med bølgelengde, RMS-bølgedybde og bølgedybde fra topp til bunn i svaret.

(d) Hvorfor egner skinnesliping seg for enkelte feil på skinnehodet, men er utilstrekkelig når sprekken eller understøttelsesproblemet har utviklet seg for langt?

Oppgave 3: Komponentfeil og grunnårsaker

For hver beskrivelse nedenfor skal du identifisere den berørte sporkomponenten, den sannsynlige feilmekanismen og ett egnet vedlikeholdstiltak.

(a) En forspent betongsville har sprekker rundt skinneleiet etter gjentatt trafikkbelastning.

(b) En tresville holder ikke lenger skruen eller spikeren fast, og hullet har blitt utvidet av gjentatt belastning.

(c) Flere elastiske klemmer i en kurve er brukket, og det gjenværende befestigelsessystemet gir dårlig klemkraft.

(d) Fint, vått materiale opptrer gjentatte ganger rundt svillene etter regn, og det samme stedet mister nivået på nytt kort tid etter pakking.

(e) En overgang til en bru utvikler gjentatte ujevnheter i høyde selv om den har blitt pakket flere ganger.

Oppgave 4: Velg kontroll- og rapporteringsmetode

Velg en egnet kontrollmetode for hver situasjon, og forklar hvorfor metoden er nødvendig. Bruk kapitlets begreper for linjevisitasjon, ultralydkontroll, virvelstrømskontroll, spormålevogner og georadar.

(a) Et synlig område med sprekker ved kjørekanten skal kontrolleres for grunne sprekker før det avgjøres om sliping er tilstrekkelig.

(b) En kjøretøymontert ultralydkontroll rapporterer en mulig tverrfeil nær en sveis.

(c) En strekning får gjentatte ujevnheter i høyde etter pakking, men den synlige tilstanden til skinner og sviller forklarer ikke problemet.

(d) En vedlikeholdsingeniør ønsker å sammenligne den samme feilen ved flere kontroller. Hvilke felter bør registreres i feilrapporten?

(e) Forklar forskjellen mellom en vedlikeholdsgrense, en tiltaksgrense og en umiddelbar grense.

Oppgave 5: Fra trender til vedlikeholdsplanlegging

En strekning på 10 km har følgende gjentatte tilstandsregistreringer over tre år: økende tetthet av kjørekantsprekker i to kurver, to ultralydindikasjoner i klasse 1, fallende K-tall, gjentatt slampumping etter våte perioder og en nedsenkning ved en bruovergang som kommer tilbake få måneder etter pakking.

(a) Identifiser de viktigste feilfamiliene, og forklar hvilke trender som er sikkerhetskritiske.

(b) Avgjør hvilke problemer som krever akutt korrektivt vedlikehold, hvilke som krever forebyggende vedlikehold, og hvilke som kan tyde på behov for fornyelse eller behandling av grunnårsaken.

(c) Forklar hvorfor forhåndsbestemt vedlikehold alene ikke er tilstrekkelig for denne strekningen.

(d) Foreslå en kort vedlikeholdsplan som kombinerer oppfølging av skinnefeil, sliping eller skinneutskifting, drenerings- og ballastarbeid, geometriovervåking og rapportering.
